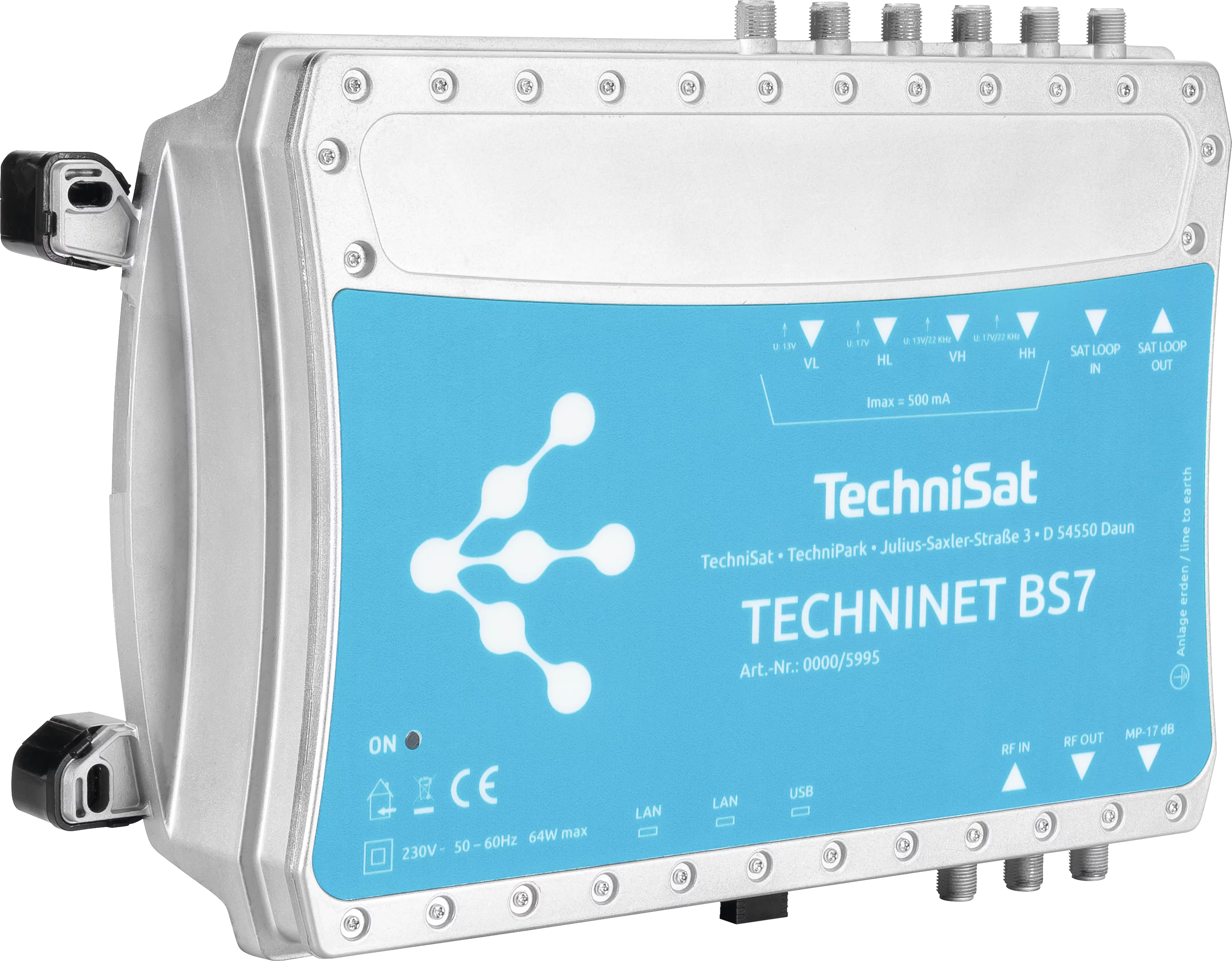

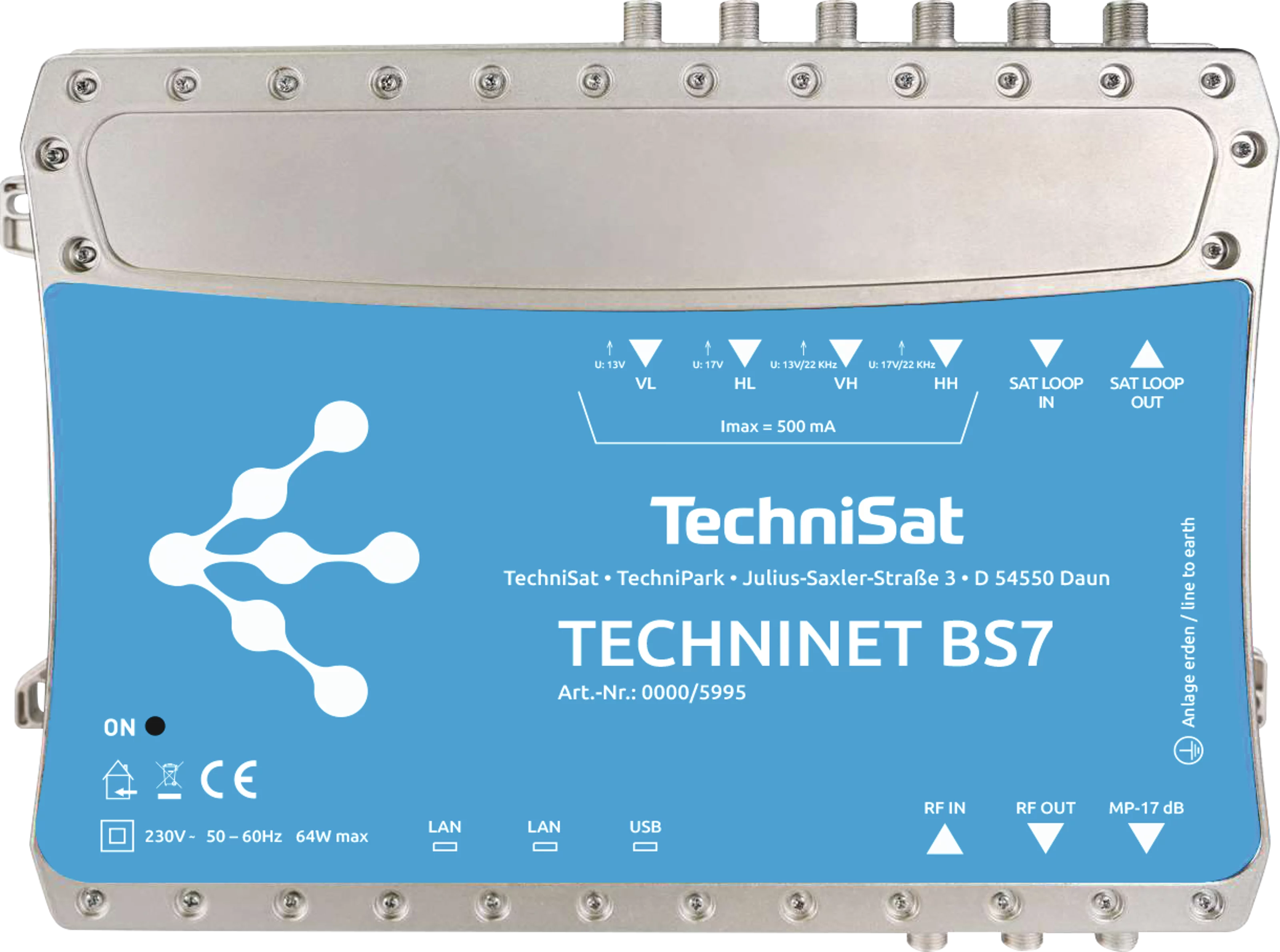

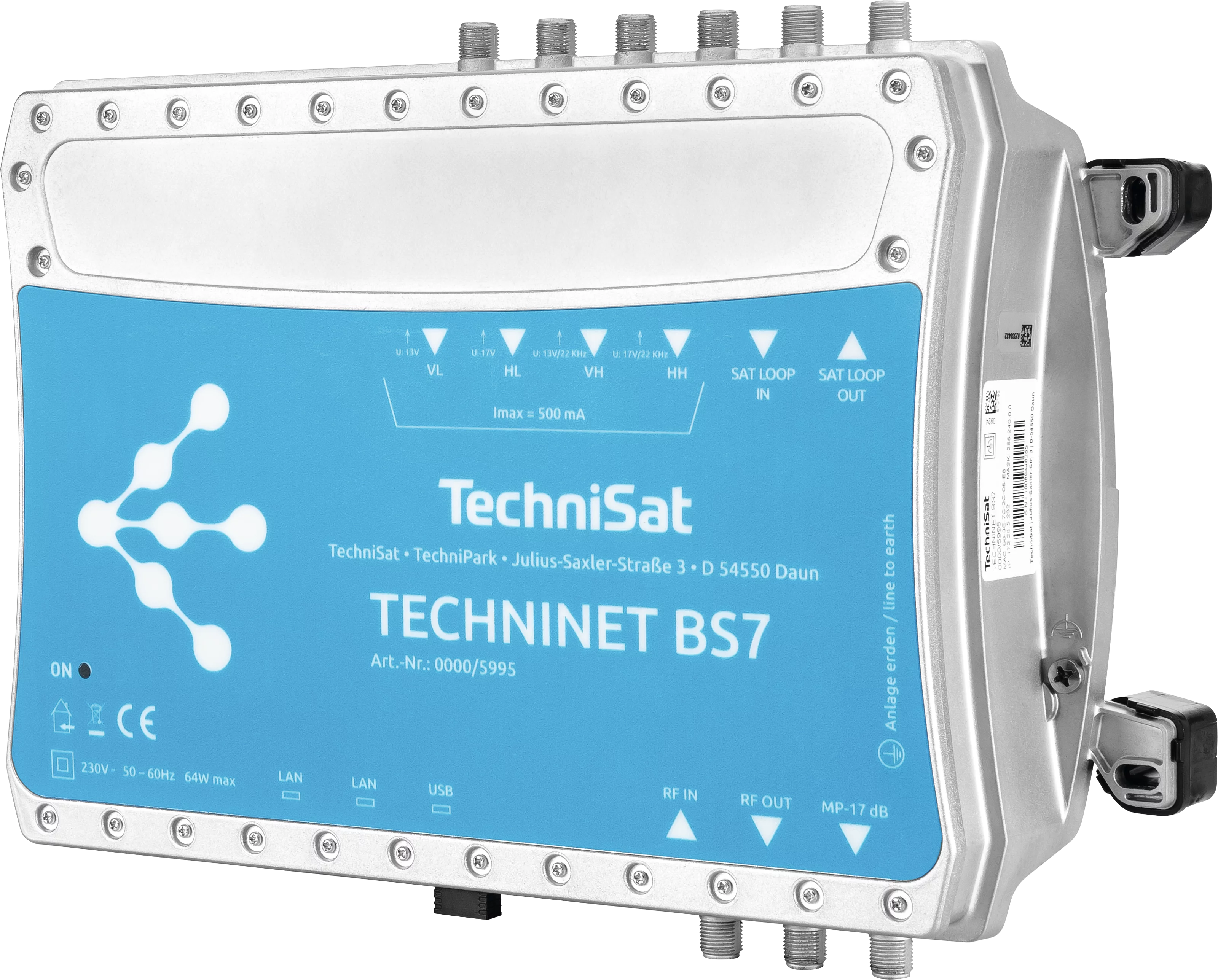

TECHNINET BS7
Cyfrowa 16-kanałowa stacja czołowa - DVB-S(2) / DVB-C
14 400,00 zł*
z VAT.
- Samodzielna stacja czołowa z 16x DVB-S(2) front-end i 16 kanałami wyjściowymi zgodnymi z DVB-C (regulowane niezależnie)
- Znakomite wartości wyjściowe dzięki bezpośredniej implementacji jako rozwiązanie FPGA
- 4 wejścia satelitarne IF z funkcją DiSEqC 1.0 dla multiswitchy satelitarnych i 2 dodatkowe wejścia satelitarne IF
- Zasilanie dla LNB
- Wszystkie ważne parametry transmisji można ustawić za pomocą interfejsu internetowego
- Zdalna konserwacja i konfiguracja przez interfejs WWW
- Rozbudowane przetwarzanie sygnału pasma podstawowego z m.in. B. Funkcjonalność filtra programu, NIT, LCN
- Wysoka wydajność energetyczna - tylko 1,81 W na kanał
- Bezobsługowy i cichy dzięki konstrukcji bez wentylatora
- Możliwość kaskadowania 2 stacji czołowych - 32 kanały wyjściowe DVB-C
TECHNINET BS7, przewód sieciowy, instrukcja montażu
Cyfrowa 16-kanałowa stacja czołowa TECHNINET BS7 konwertuje 16 sygnałów DVB-S(S2) na 16 sygnałów wyjściowych DVB-C z modulacją QAM. Posiada 4 główne i 2 dodatkowe wejścia satelitarne IF oraz zintegrowany multiswitch. Zintegrowany procesor strumienia transportowego przetwarza dane PSI/SI, filtruje i modyfikuje usługi, generuje NIT (tabela informacji o sieci) i LCN (numer kanału logicznego), dodaje pakiety zerowe MPEG w celu dostosowania do wyjściowej szybkości transmisji danych i generuje zmodyfikowany czas referencje (zmiana znacznika czasu) w celu uniknięcia PCR (odniesienie zegara programowego).
Wszystkie 16 kanałów wyjściowych DVB-C można elastycznie ustawiać względem siebie oraz włączać i wyłączać.
Specjalną opcją konfiguracyjną przetwarzania sygnału jest generowanie danych NIT i LCN.
TECHNET BS7 oferuje przyjazny dla użytkownika interfejs użytkownika do programowania i umożliwia dostęp lokalnie na miejscu lub przez zdalny dostęp za pomocą połączenia TCP/IP za pośrednictwem istniejącej infrastruktury sieciowej.
Dzięki konstrukcji bez wentylatora oraz ze względu na wyjątkowo niskie straty mocy, system jest całkowicie bezobsługowy i bezgłośny.
Wszystkie 16 kanałów wyjściowych DVB-C można elastycznie ustawiać względem siebie oraz włączać i wyłączać.
Specjalną opcją konfiguracyjną przetwarzania sygnału jest generowanie danych NIT i LCN.
TECHNET BS7 oferuje przyjazny dla użytkownika interfejs użytkownika do programowania i umożliwia dostęp lokalnie na miejscu lub przez zdalny dostęp za pomocą połączenia TCP/IP za pośrednictwem istniejącej infrastruktury sieciowej.
Dzięki konstrukcji bez wentylatora oraz ze względu na wyjątkowo niskie straty mocy, system jest całkowicie bezobsługowy i bezgłośny.
Karta produktowa
html
| Pn | |
|---|---|
| EAN | 4019588059955 |
| Kolor | Silber/Blau |
| Nr art. | 0000/5995 |
| Waga (z opakowaniem) | 3,8 |
| Waga (urządzenie) | 3 |
| Wymiary urządzenia (Sz x W x Dł) | 27,3 x 20,3 x 5,7 |
| Wymiary kartonu | 27,3 x 20,3 x 5,7 |
| Pobór prądu | |
|---|---|
| Praca | 64 |
| Wyjście DVB-C | |
|---|---|
| Modulacja | 16-, 32-, 64-, 128-, 256-QAM |
| Symbolrate | 1 ... 7,2 |
| MER | Typ. 45 (256-QAM, mit Equalizer) |
| Zakres częstotliwości | 46 ... 862 |
| Poziom wyjściowy | 98 (± 5) |
| Wtórne tłumienie fali | > 50 |
| Wyjście sygnału | F-Buchse |
| Impedancja wyjściowa | 75 |
| Tłumienie odbicia | ≥ 14 |
| Wejście SAT-ZF / MultiSwitch | |
|---|---|
| Zakres częstotliwości | 950 ... 2.150 |
| Wejście / Wyjście | Złącze F |
| Impedancja | 75 |
| Poziom wejściowy | 49 ... 84 |
| Zasilanie konwertera | 13 / 17 & 22kHz |
| Zasilanie prądowe LNB | Max. 1.000 |
| Środowisko pracy | |
|---|---|
| Temperatura otoczenia | -5 ... 45 |
| Wilgotność powietrza | 10 ... 75 |
| LNB kontrola | |
|---|---|
| Wertykalny | 13 |
| Horyzontalnie | 17 |
| Przełącznik band | 22 |
| Zasilanie pr?dowe LNB | max. 1.000 (in Summe) |
| Konfiguracja, monitorowanie | |
|---|---|

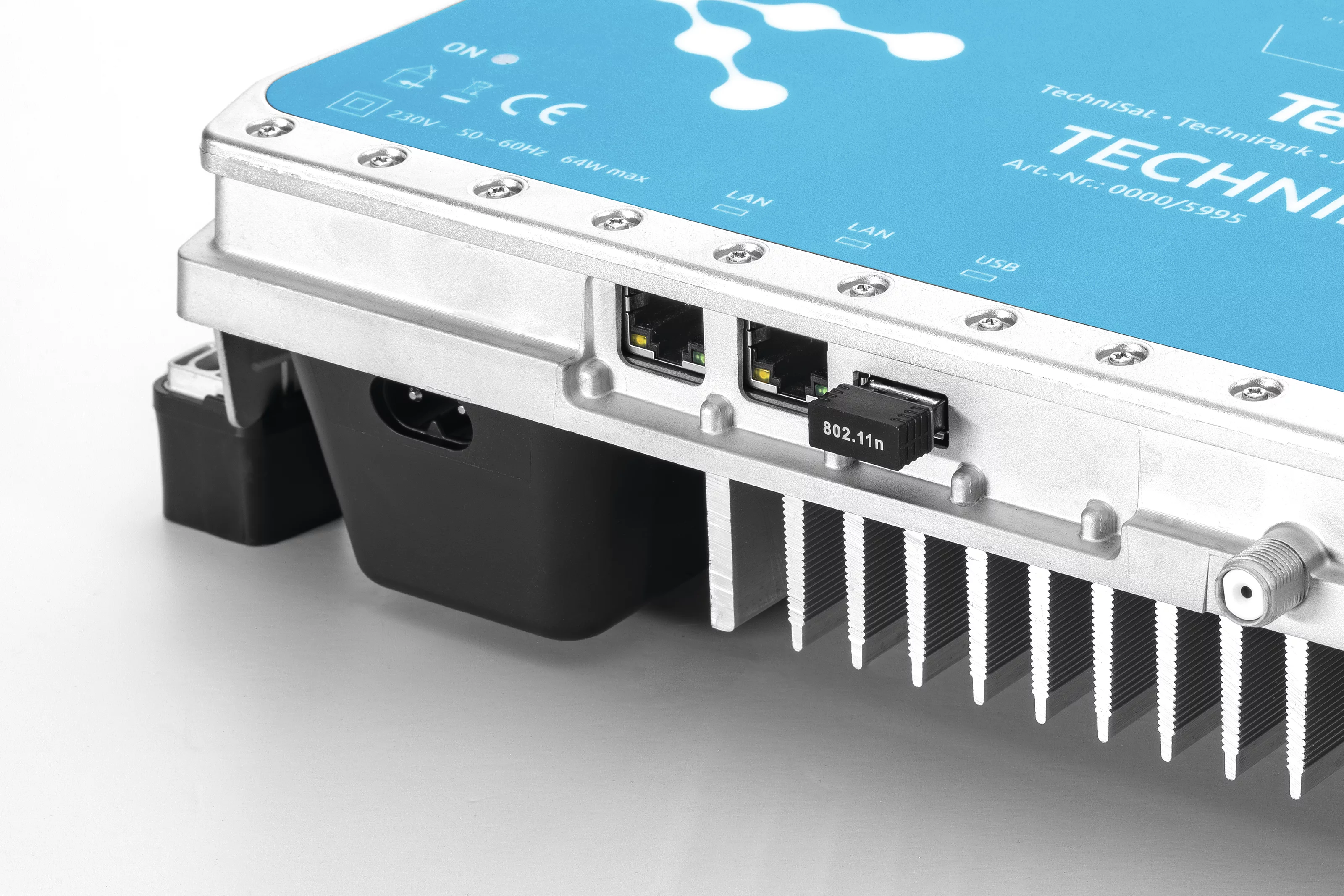

| Interfejs sieciowy | RJ45, Ethernet, 100BaseT, TCP/IP |
| Tuner (DVB-S) | |
|---|---|
| Tuner DVB-S | 16 |
| Demodulator DVB-S | EN 300 421 |
| Demodulator DVB-S2 | EN 302 307 |
| Demodulacja | QPSK |
| Demodulacja | 8PSK, QPSK |
| Symbol rate | 2 ... 45 |
| Symbol rate | 2 ... 45 |
| Współczynnik Roll-off | 0,35 |
| Współczynnik Roll-off | 0,35 |
| Rozmiar bloku FEC | 64 |
| Wskaźnik paramteru FEC | 1/2, 2/4, 3/4, 5/6, 6/7, 7/8 |
| Współczynnik FEC (LDPC) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| Przeplatanie | Splot, l=12 |
| Kodowanie zewnętrzne | Reed Solomon 204, 188, T=8 |
| Kodowanie zewnętrzne (BCH) | GF(2^16), t=8, 10, 12 |
| Zasilanie | |
|---|---|
| Częstotliwość | 50 |
| Napięcie znamionowe | 230 |
| Zasilacz sieciowy | wewnętrzny |
