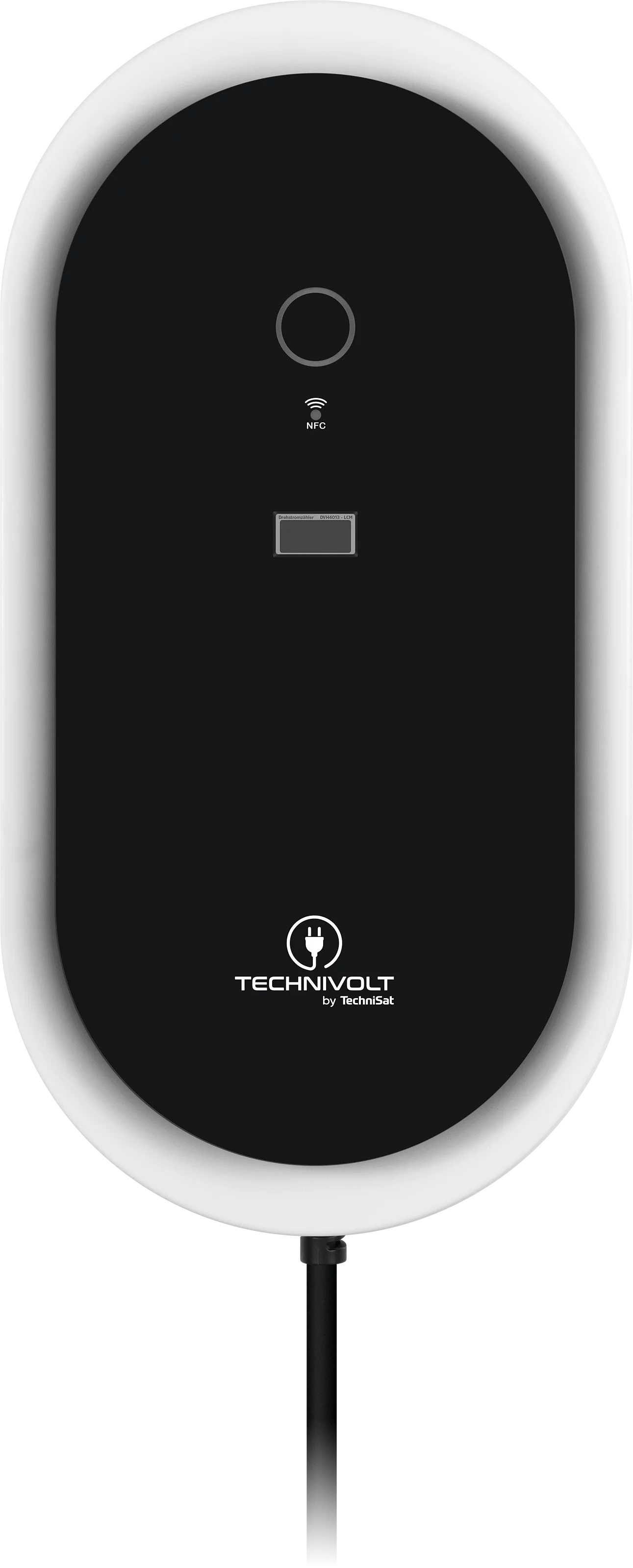

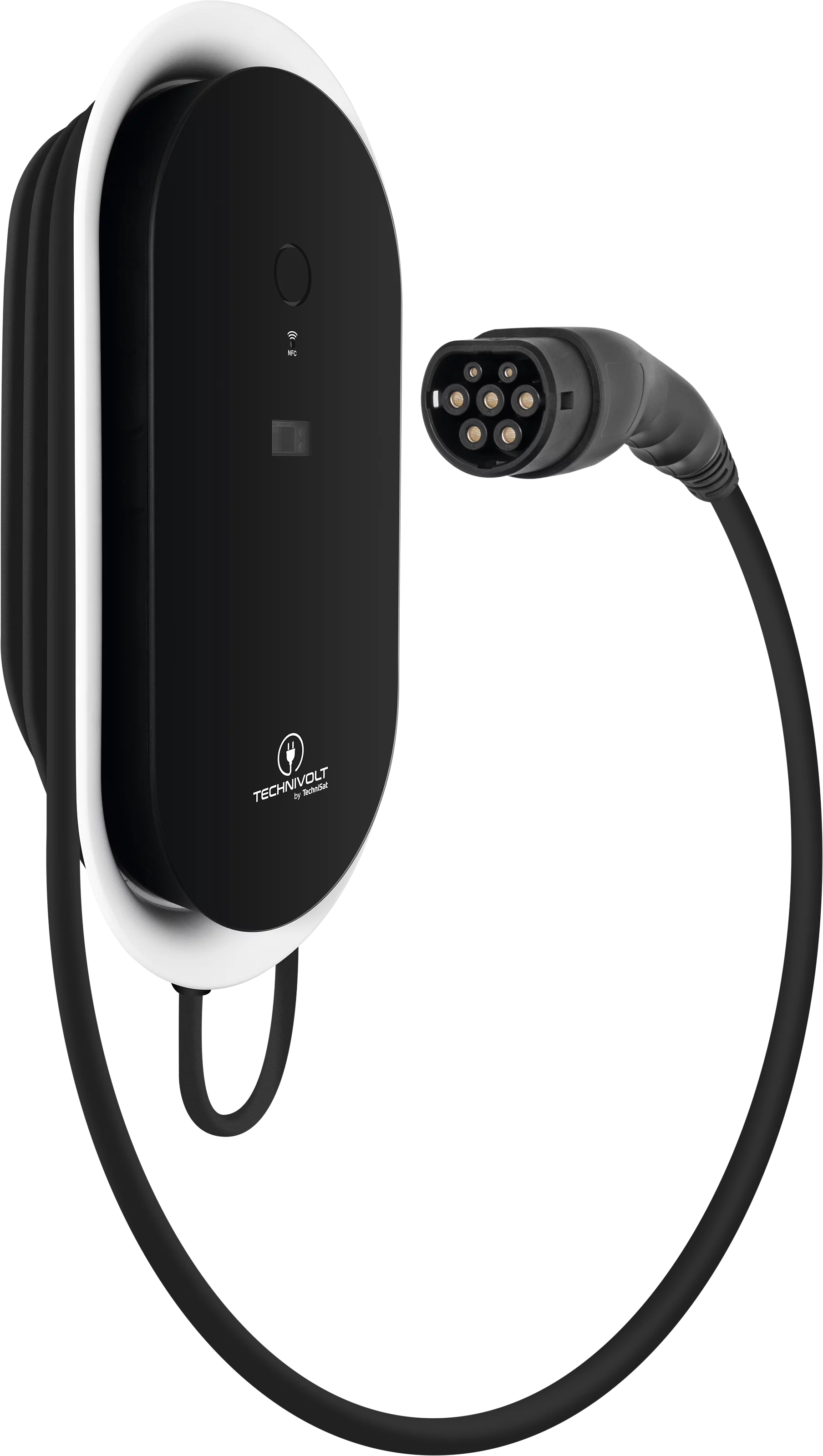

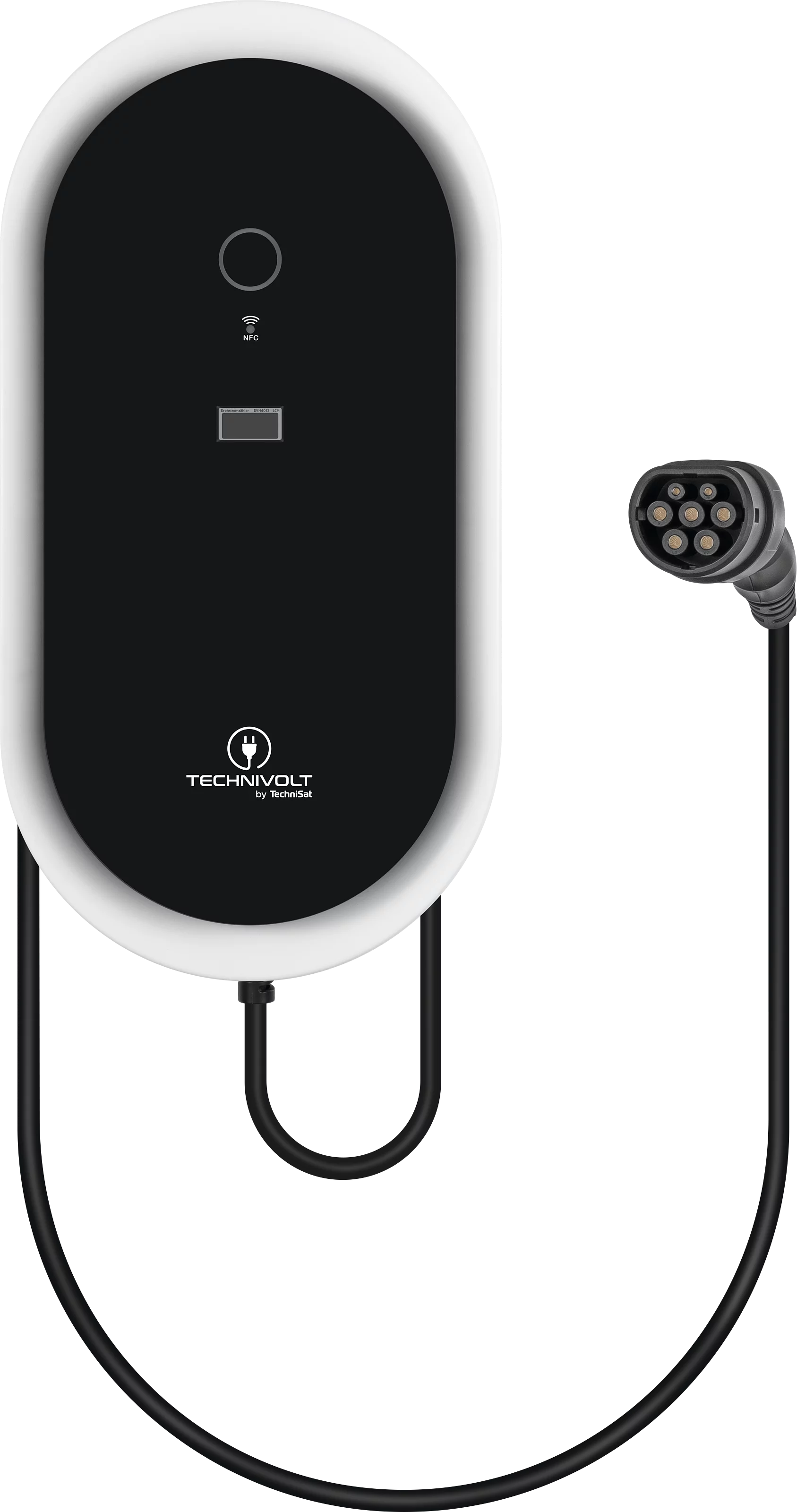

TECHNIVOLT 2200 SMART, 5 m kabel do ładowania
Stacja ładująca 22 kW z podłączonym na stałe kablem ładującym zgodnie z IEC 62196-2 typ 2
z VAT.
- Für privates Laden zuhause: TECHNIVOLT macht schnelles und sicheres Laden zu Hause möglich mit zahlreichen Vorteilen
- Typ 2 Ladestecker: TECHNIVOLT nutzt den in Europa weit verbreiteten Typ 2 Ladestecker, der mittlerweile als Standard gilt mit 22kW für extra schnelles Aufladen des Autos - inklusive fest verbundenem Ladekabel
- Geschützt durch RFID-Karte: Ein Zugriffsschutz ist sinnvoll, um Unbefugte am Laden zu hindern. Eine Nutzung ist nur mit registrierten Nutzerkarten möglich (2 im Lieferumfang enthalten)
- Ideal auch im halb-öffentlichen Raum, z. B. Firmengelände oder Parkgaragen für Mieter. Über den integrierten MID-zertifizierten Zähler können Kilowattstunden abgerechnet und über das integrierte Display auf der Ladestation angezeigt werden
- Lieferumfang: Ladestation TECHNIVOLT 2200 Smart, Montageanleitung, Bedienungsanleitung, Montageschablone, Montagzubehör, 2x Benutzer RFID-Karte, Maße (BxHxT): 34 x 11,2 x 66 cm, schwarz
Für privates Laden zuhause
Die TECHNIVOLT 2200 SMART macht schnelles und sicheres Laden zuhause möglich. Im Gegensatz dazu, ist das Laden an einer herkömmlichen Steckdose nicht nur mit deutlich längeren Ladezeiten, sondern auch mit einem hohen Sicherheitsrisiko verbunden. Darüber hinaus bietet Ihnen eine eigene Wallbox zuhause einen weiteren großen Vorteil gegenüber öffentliche Ladestationen: Sie können selbst über den Stromanbieter und somit über den Strompreis für das Aufladen Ihres E-Autos bestimmen.

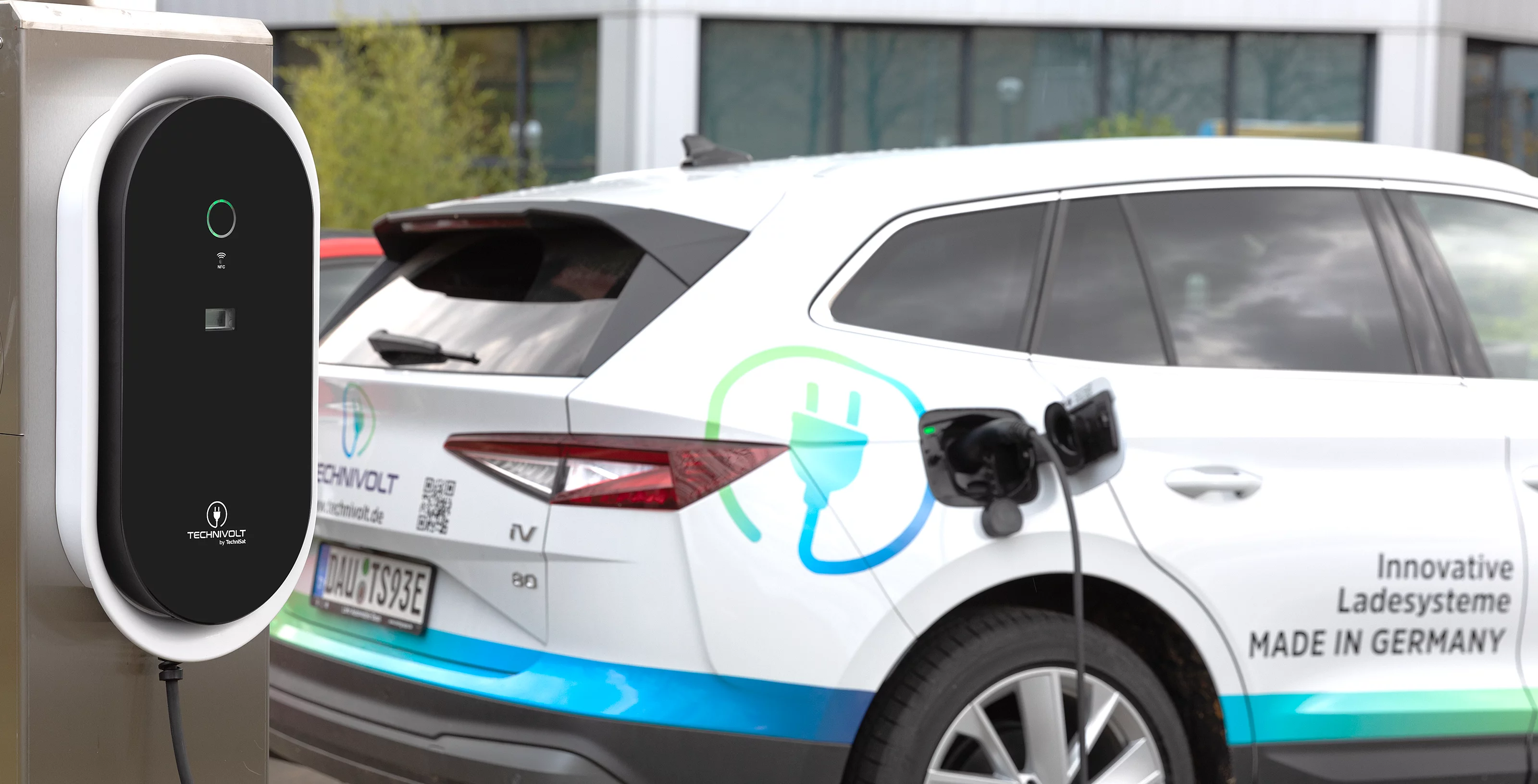

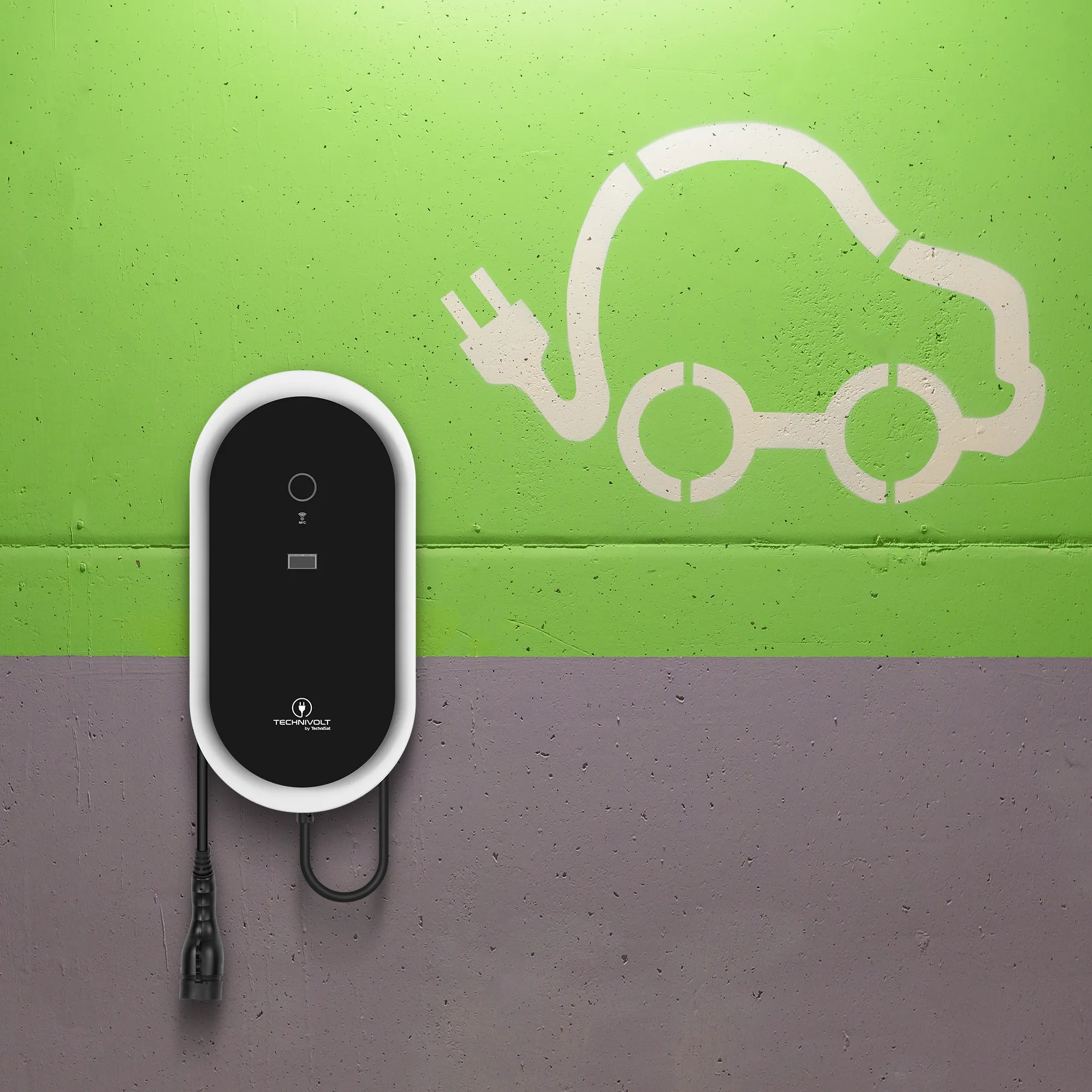

Die Montagemöglichkeiten der TECHNIVOLT 2200 SMART sind so zahlreich wie die Vorteile. Sie kann unter dem Carport, in der Garage oder Tiefgarage und sogar in der Einfahrt installiert werden – also überall dort, wo Sie Ihr Elektroauto auch üblich parken. Für diejenigen, die die Bausubstanz einer Wand nicht beschädigen möchten oder dürfen (Fremdeigentum), ist eine Montage an einer Standsäule mit der TECHNIVOLT 2200 SMART ebenfalls möglich.
Typ 2 Ladestecker
Bei der TECHNIVOLT 2200 SMART ist ein Typ 2 Ladekabel fest in die Ladestation integriert. Damit lassen sich die allermeisten E-Autos in Europa aufladen, da es sich beim Typ 2 Stecker mittlerweile um den europäischen Standard handelt.
Fördermöglichkeiten
Die TECHNIVOLT 2200 SMART ist förderfähig durch diverse Programme in Deutschland und speziell in Nordrhein-Westfalen, wie auch im Rahmen einer Förderaktion in Österreich.
Nur meldepflichtig
Bei der 11 kW TECHNIVOLT Ladestation reicht gemäß den VDE Richtlinien eine Anmeldung beim Energieversorger aus. Anders als bei Ladestationen mit höherer Ladeleistung, wie z. B. Wallboxen mit 22 kW, ist eine Genehmigung nicht erforderlich.
Plug & Charge ISO 15118 zertifiziert
Plug & Charge nach ISO 15118 ermöglicht die sichere Authentifizierung Ihres Fahrzeugs für den Ladevorgang ohne zusätzliche Ladeautorisierung, z. B. durch eine RFID-Karte. Die Ladestation erkennt das kompatible E-Auto bei der Verbindung über das Ladekabel automatisch – der Ladevorgang kann sofort und bequem starten.
Hier können Sie prüfen, ob Ihr Fahrzeug Plug & Charge nach ISO 15118 unterstützt.
Geeignet für ein OCPP Backend
Die TECHNIVOLT 2200 SMART ist OCPP-Konform. Somit ist die Anbindung an ein Backend-System möglich.
Folgende Backend-Anbieter sind zertifiziert und somit kompatibel:NEU: TechniVolt Home App für vollen Überblick
Einfach, übersichtlich und informativ: Mit der TechniVolt Home App haben Sie im Heimnetzwerk jederzeit Ihre Wallbox und die damit verbundenen Ladevorgänge im Blick. Bequem von der Couch aus erhalten Sie live Informationen zum aktuellen Ladestatus der Box, verwalten die Zugangskarten der verschiedenen Benutzer oder betrachten und exportieren Statistiken zu den Ladevorgängen.
Wichtige Information: Bevor Sie die App nutzen können, müssen Sie die Software der Wallbox aktualisieren. Die Installationsdatei samt Anleitung finden Sie im Downloadbereich.
Schnelles, 3-phasiges Laden
Mit der Ladeleistung von 22kW laden Sie auch ein Elektrofahrzeug mit größerer Batteriekapazität schnell und effektiv auf. Nutzen Sie den vereinfachten Laderechner, um zu sehen, in welcher Zeit die TECHNIVOLT 2200 SMART Ihr Fahrzeug vollständig von 0 auf 100 auflädt. Die ermittelten Zeiten sind theoretische, maximale Ladezeiten. Die gängige Empfehlung lautet, ein E-Auto bei einer Restakkukapazität von ca. 20% auf bis ca. 80% der Gesamtakkukapazität zu laden.
Ladezeitrechner mit der TECHNIVOLT 2200 SMART

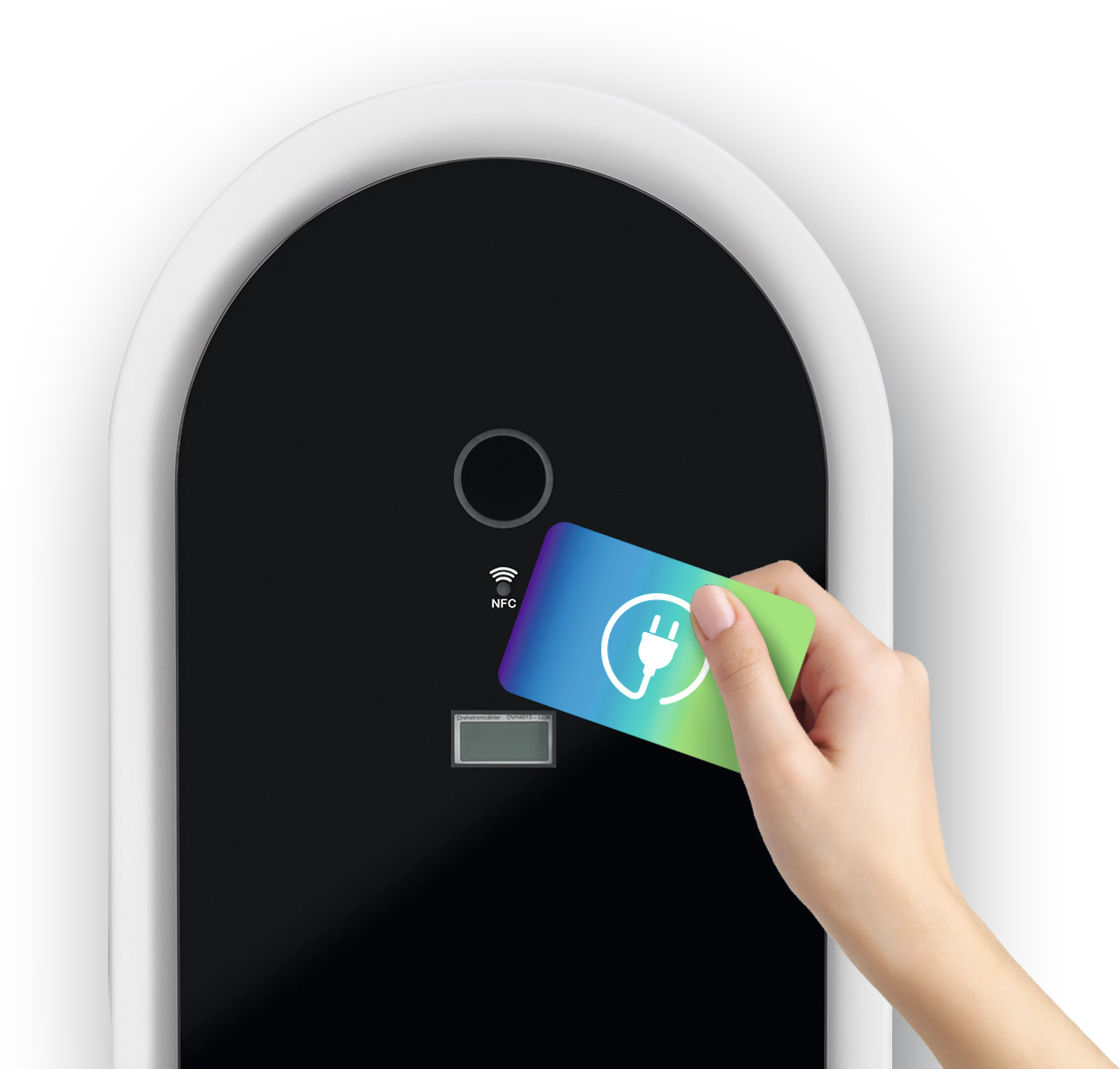

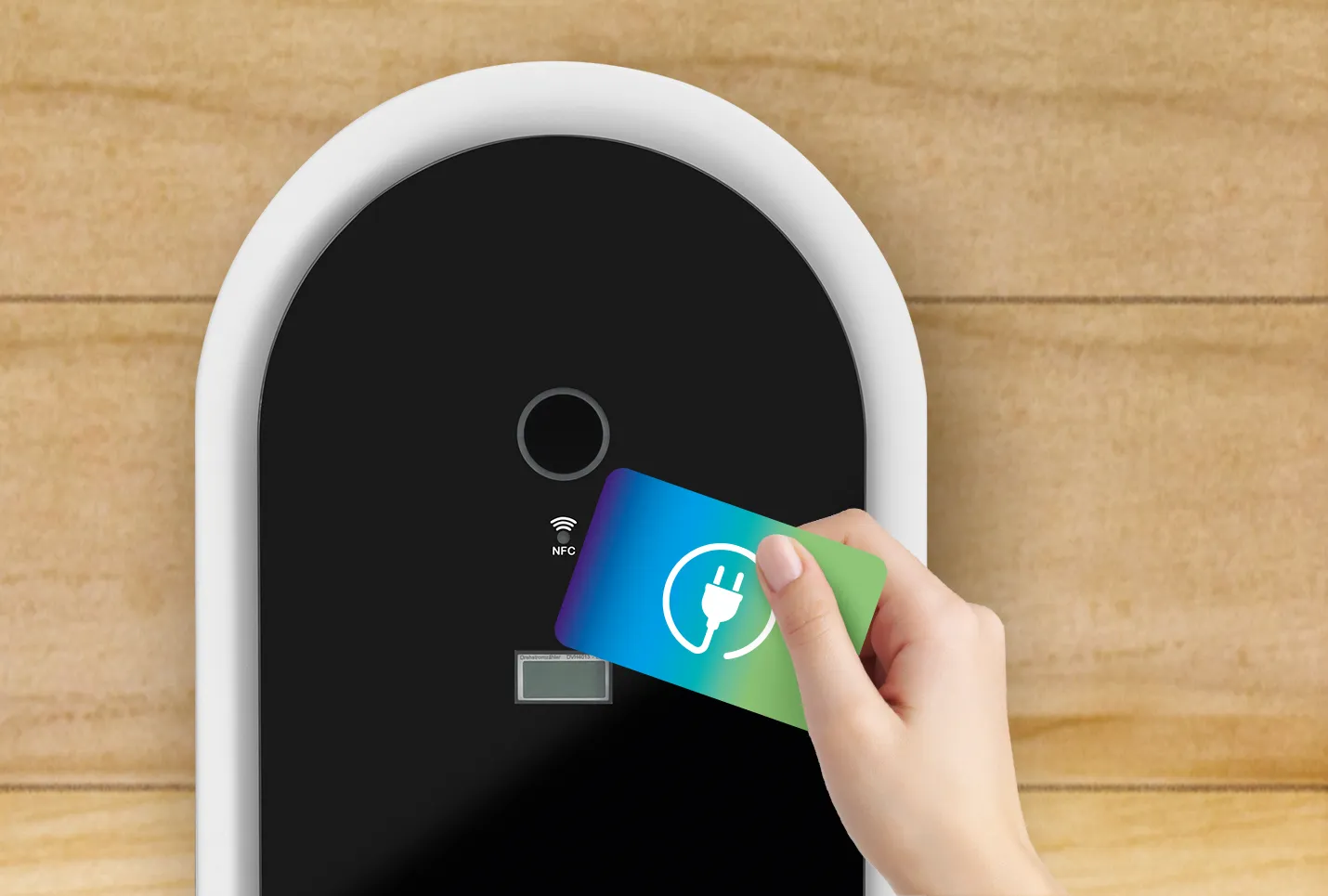

Geschützt durch RFID-Karte
Wenn die E-Ladestation frei zugänglich in der Einfahrt oder dem Carport steht, ist ein Zugriffsschutz sinnvoll, der Unbefugte am Laden hindert.Sie können mehrere Hundert RFID-Karten an der TECHNIVOLT 2200 SMART verwenden. Im Lieferumfang sind bereits zwei RFID-Karten enthalten, um ein bequemes und sicheres Laden nur nach vorheriger Autorisierung zu ermöglichen. Sie können jederzeit weitere, beliebige RFID-Karten anlernen.
LED-Zustandsanzeige
Der farbige Leuchtring signalisiert die Ladebereitschaft oder den aktuellen Ladevorgang. So bleiben Sie immer einfach und verständlich über den Betriebsstatus der Wallbox informiert.

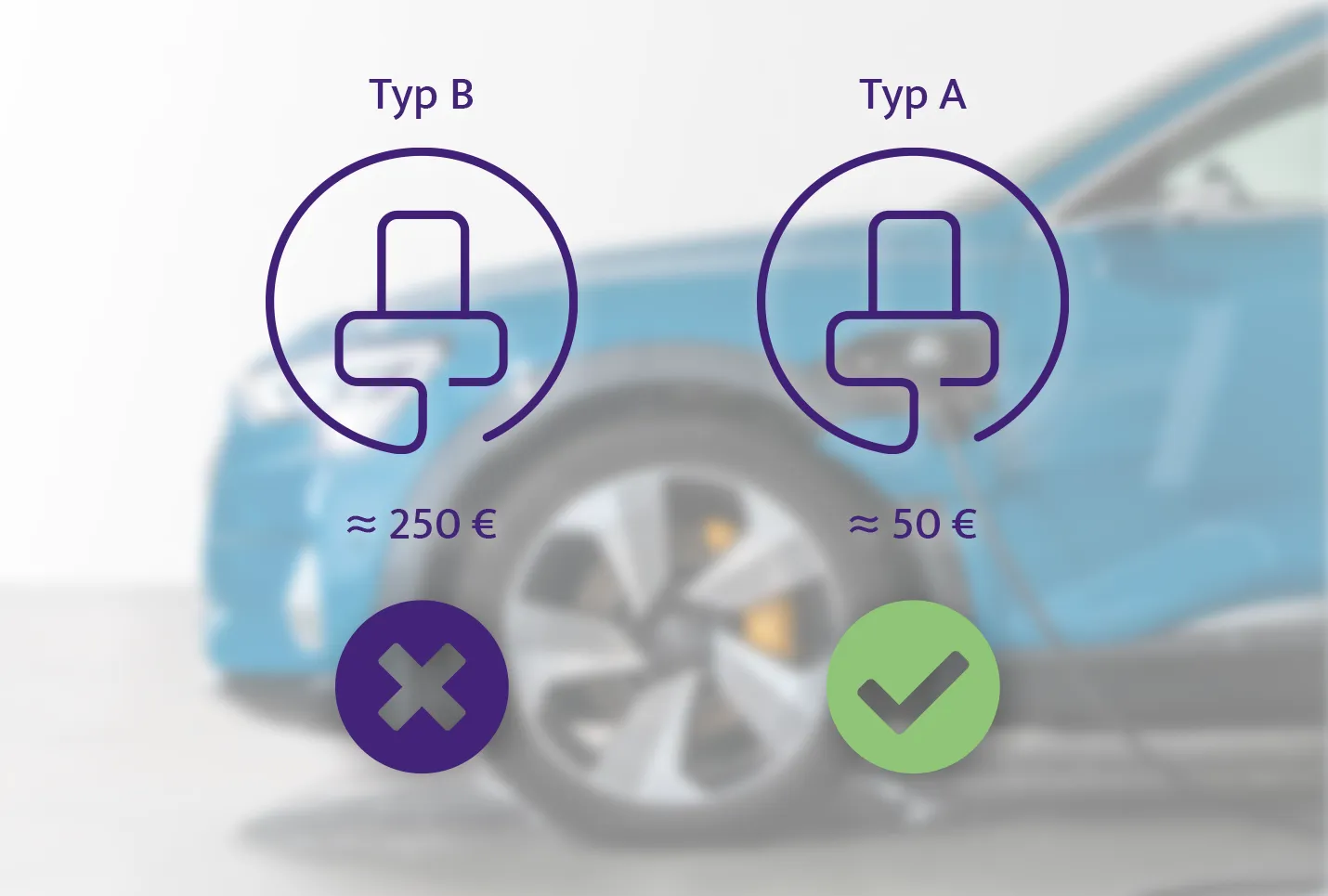

Geringere Installationskosten durch integrierte DC-Fehlerstromerkennung
Jetzt wird es sehr technisch, aber auch wichtig! Die TECHNIVOLT 2200 SMART besitzt bereits eine integrierte elektronische Erkennung von glatten Gleichfehlerströmen im Bereich von IΔn ≥ 6 mA, wie sie die DIN EN 61851-1 für Elektrofahrzeuge vorschreibt. Sie stellt sicher, dass die Stromversorgung des Fahrzeugs im Falle eines Fehlergleichstroms größer 6 mA getrennt wird. Das bedeutet für den Elektriker, der die Wallbox anschließt: Er benötigt lediglich einen Fehlerstromschutzschalter vom Typ A, der deutlich günstiger als ein Schalter vom Typ B ist.
Energiemanagement
Die TECHNIVOLT 2200 SMART kann in ein Energiemanagement-System, z. B. einer kompatiblen Photovoltaik-Anlage (PV-Anlage), mittels EEBUS-Protokoll über LAN eingebunden werden, um bei PV-Überschuss ein Elektrofahrzeug zu laden. Erzeugt die PV-Anlage mehr Strom als im Haushalt verbraucht wird, laden Sie ihr Elektroauto mit PV-Überschuss kostenlos. Eine Schnittstelle zum SMA Sunny Home Manager ist bereits integriert und kann über das Web-Interface aktiviert werden.
Energiemanagement-Systeme:
- EEBUS: SMA / TQ und TQ abgeleitete Systeme / Hager / GridX / Schneider Electric
- Modbus-TCP: ASKI / TQ und TQ abgeleitete Systeme / Phoenix Contact
- SEMP: SMA
Geschützt gegen Wind und Wetter

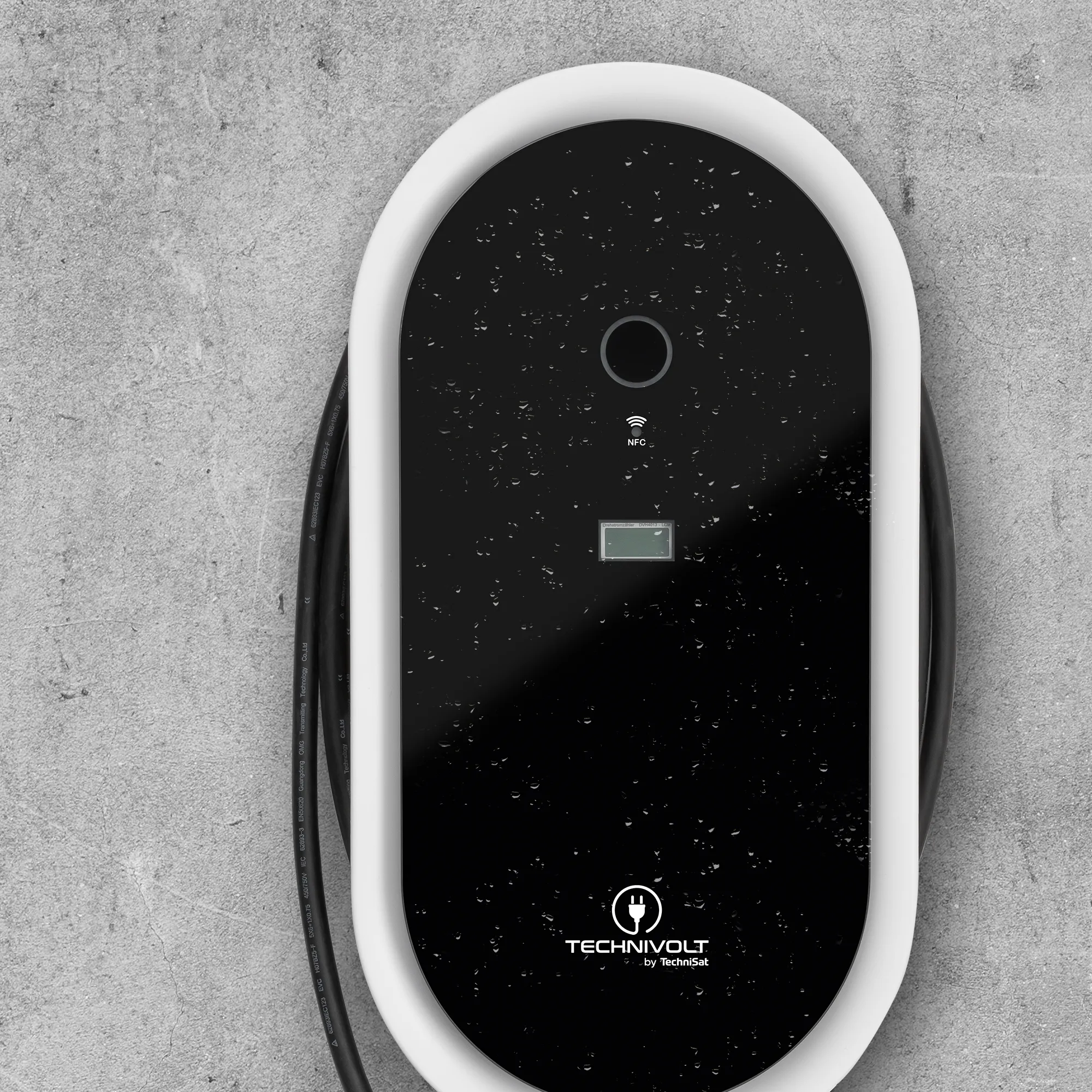

Der flexible Einsatz der TECHNIVOLT 2200 SMART ist nicht zuletzt der Beschaffenheit ihres Gehäuses zu verdanken. Da sie für die Montage im Freien geeignet ist, ist diese Wallbox von außen gut und sicher verkapselt. Jedoch ist eine Wallbox auch anderen äußeren Einflüssen ausgesetzt, nicht nur reinem Regenwasser. Denn auch Staub oder gar unbefugter Umgang können zur Minderung der Ladeleistung oder zur Beschädigung der Wallbox führen. Daher verfügt die TECHNIVOLT 2200 SMART über die Schutzklasse IP54. Das bedeutet, dass sie gut gegen Staub, nicht erwünschte Berührungen sowie gegen Spritzwasser geschützt ist. Diese Schutzklasse ist besonders wichtig, da sonst für besseren Wetterschutz gesorgt werden muss, was wiederum Zusatzkosten verursacht. Bei der TECHNIVOLT 2200 SMART ist der Wetterschutz inklusive.
Lastmanagement
Wird ein Parkplatz mit mehreren Ladepunkten (Ladestationen) versorgt, ist der Hausanschluss, die Zuleitung oder der Abzweig einer Unterverteilung der limitierende Faktor des Ladestromes am Ladepunkt. Diese Limitierung stellt die Obergrenze des zu verteilenden Ladestroms dar.
Das Lastmangement von TechniVolt bietet die Möglichkeit, den Ladestrom von mehreren Ladepunkten optimal an den verfügbaren, maximalen Strom auszurichten und auf die angeschlossenen Elektroautos aufzuteilen.
Die Lastaufteilung kann statisch, dynamisch und Zeitabhängig erfolgen. Damit wird eine limitierte, gemeinsame Stromversorgung nicht überlastet.
Die Installation? Nur vom Fachmann!
Der Anschluss der Wallbox darf ausschließlich über einen professionellen Elektriker oder den Stromnetzbetreiber erfolgen. Dabei gilt es vor allem auch, die elektrische Gesamtleistung des Anschlusses im Blick zu haben. Denn manche Hausanschlüsse ermöglichen eine Gesamtleistung von bis zu 43 kW – hier ist das Laden mit der 11kW-Wallbox in der Regel problemlos möglich. Oftmals liefert ein Hausanschluss aber auch nur ca. 22 kW Gesamtleistung. Wenn jetzt weitere Verbraucher, insbesondere Großverbraucher, neben der Ladestation im Haushalt aktiv sind, wird das Laden eines E-Autos mit dauerhaften 11 kW Ladeleistung schwierig.
| Pn | |
|---|---|
| EAN | 4019588063020 |
| Długość przewodu | 5 metr |
| Kolor | czarny/biały |
| Nr art. | 0000/6302 |
| Waga (z opakowaniem) | 11,98 |
| Waga (urządzenie) | 11,98 |
| Wymiary urządzenia (Sz x W x Dł) | 34 x 11,2 x 66 |
| Wymiary kartonu | 48 x 22,2 x 71,3 |
| sonstiges | |
|---|---|
| Szyfrowanie | Karta RFID |
| Kabel ładowania | Gniazdo ładowania bez kabla (IEC-62196 Typ 2) |
| Finansowanie | _ |
| tvolt_load_phases_individual | Tak |
| tvolt_load_phase_iba_prevention | Tak |
| tvolt_load_time_dependent | Tak |
| tvolt_load_static | Tak |
| Przeznaczenie | Ładowanie prywatne |
| tvolt_load_dynamic | Tak |
| Moc ładowania | 11 |
| Odbiór mobilny | |
|---|---|
| tvolt_mobile_wcdma_bands | B1/B8 |
| tvolt_mobile_edge_bands | B3/B8 |
| tvolt_mobile_lte_ffd_bands | B1/B3/B7/B8/B20/B28 |
| tvolt_mobile_standard | 4G LTE Cat1 |
| tvolt_mobile_sim_card | Micro-SIM |
| Warunki przechowywania | |
|---|---|
| Temperatura | -30 ... 70 |
| Wilgotność | 5 ... 95 (względna, bez rosy) |
| RFID | |
|---|---|
| Częstotliwość | 13,56 |
| Typ karty | MIFARE |
| Standard | ISO 14443A |
| UID | 4-bajtowy |
| Środowisko pracy | |
|---|---|
| Wysokość operacyjna | 2.000 |
| Temperatura | -25 ... 55 (bez bezpośredniego światła słonecznego) |
| Klasa IP | 54 |
| Wilgotność powietrza | 5 ... 95 (względna, bez rosy) |
| Odporność na uderzenia | IK08 |
| Komunikacja | |
|---|---|
| Komunikacja pojazdu | PLC, ISO 15118 Plug-&-Charge |
| Internet / sieć | Ethernet, WLAN |
| tvolt_com_mobile | Mobilfunk |
| Punkt ładowania <> backend | OCPP wersja 1.5, 1.6 |
| Autoryzacja użytkownika | RFID |
| Modbus | Tak (Modbus-TCP) |
| SMA SEMP | Tak |
| EEBUS | Tak |
| Upoważnienie | |
|---|---|
| RFID | Tak |

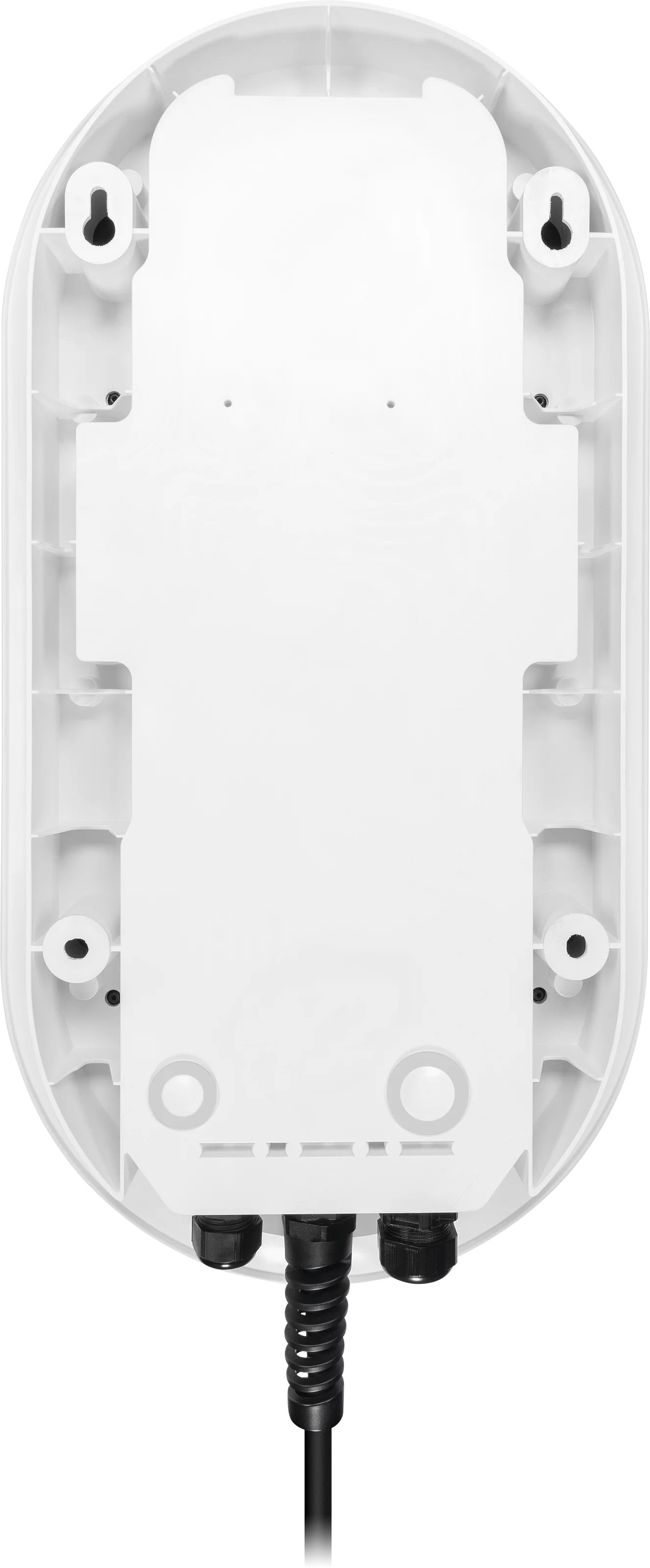

| Właściwości mechaniczne | |
|---|---|
| Przepust dla kabli do transmisji danych | M25, für Kabel Ø 4-9 mm |
| Materiał obudowy | Plastik (ognioodporny), szkło |
| Przepust do linii zasilającej | M32, do kabli Ø 15-21 mm |
| Ochrona | |
|---|---|
| Wykrywanie prądu zwarcia DC | RCM wewnętrzny, IΔn ≥ 6 mA |
| MCB w wejściu | Charakterystyka wyzwalania C |
| RCCB w wejściu | 4P-40A-30mA, Typ A |
| Wyjście / połączenie pojazdu | |
|---|---|
| Tryb ładowania | Mode 3, IEC61851-1 |
| Port do ładowania | Kabel ładujący 5m z wtyczką typu 2, IEC-62196-2 |
| Napięcie wyjściowe | 230 / 400 |
| Prąd ładowania | 32 |
| Moc ładowania | 22 |
| Sieć & Komunikacja | |
|---|---|
| 4G | Tak |
| TCP/IP | Tak |
| IEEE 802.11g | Tak |
| WPA2 | Tak |
| 100Base-T | Tak |
| 2,4 GHz | Tak |
| DHCP | Tak |
| IEEE 802.11n | Tak |
| HTTP | Tak |
| IEEE 802.11b | Tak |
| Zasilanie | |
|---|---|
| prąd nominalny | 32 |
| Kabel zasilający | max. 10 mm² Ø 15-21 mm |
| Częstotliwość napięcia | 50 |
| Napięcie znamionowe | 230 / 400 |
| tvolt_supply_standby | typ. 4,2 |
| Rodzaj prądu | AC |
