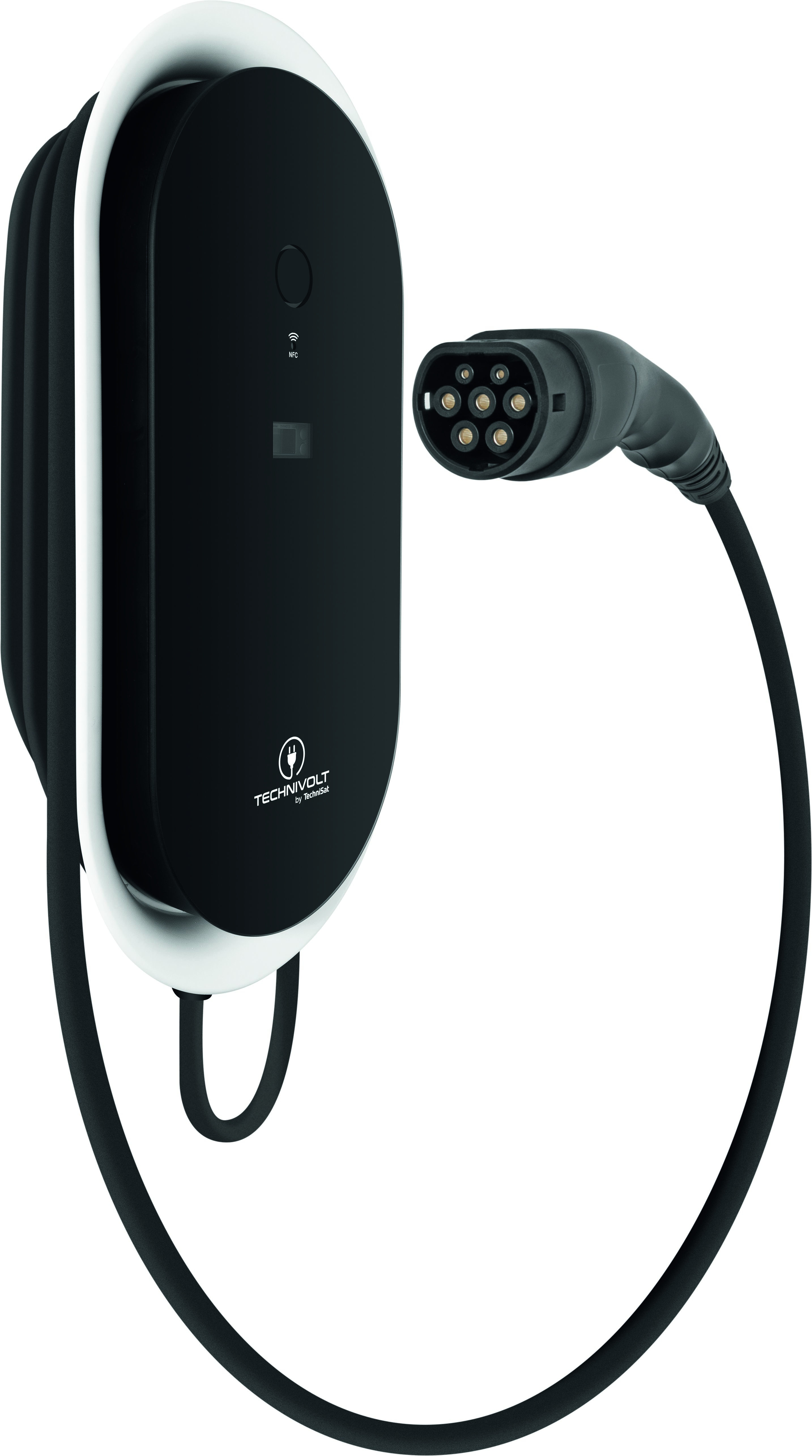

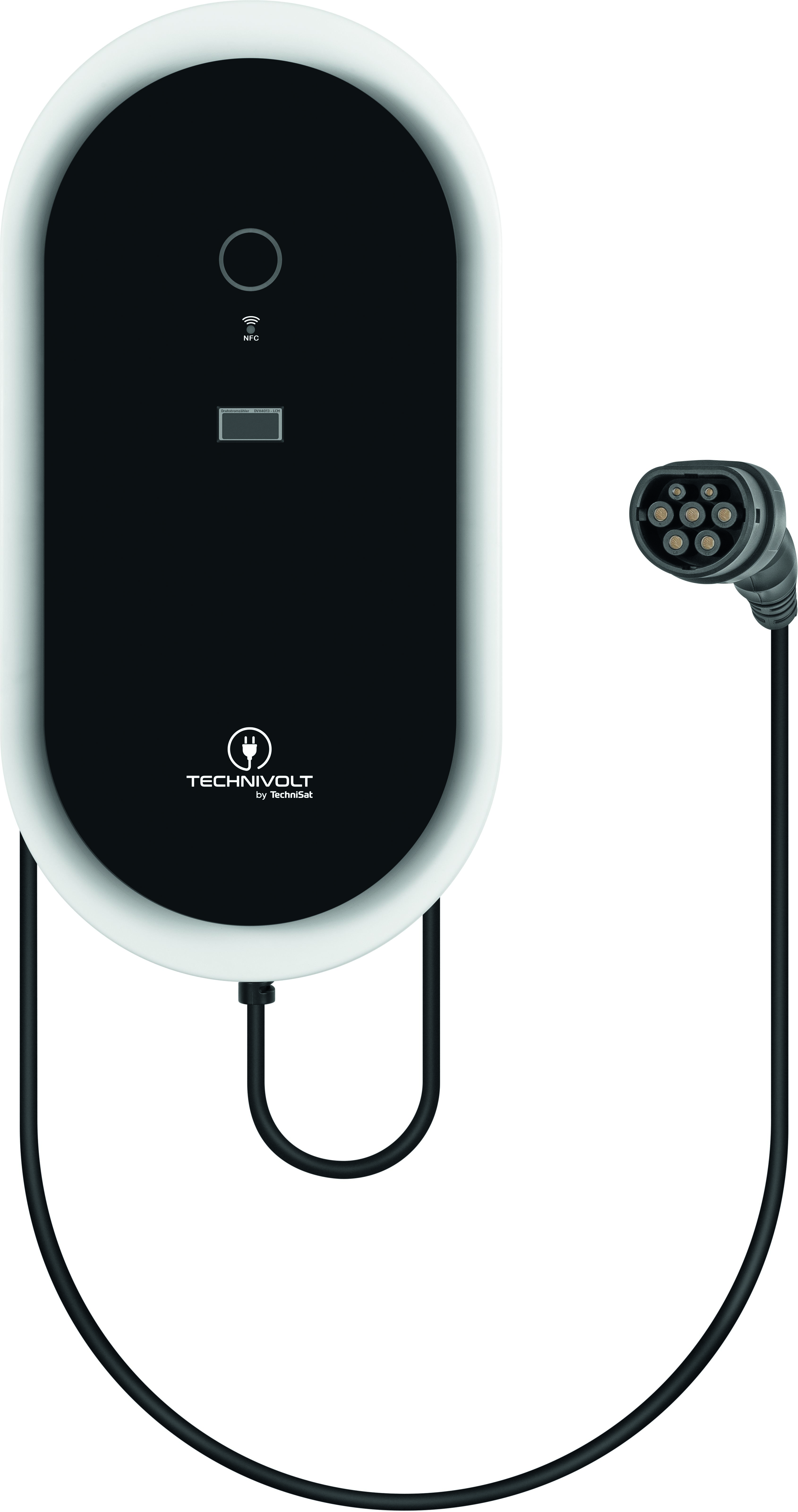

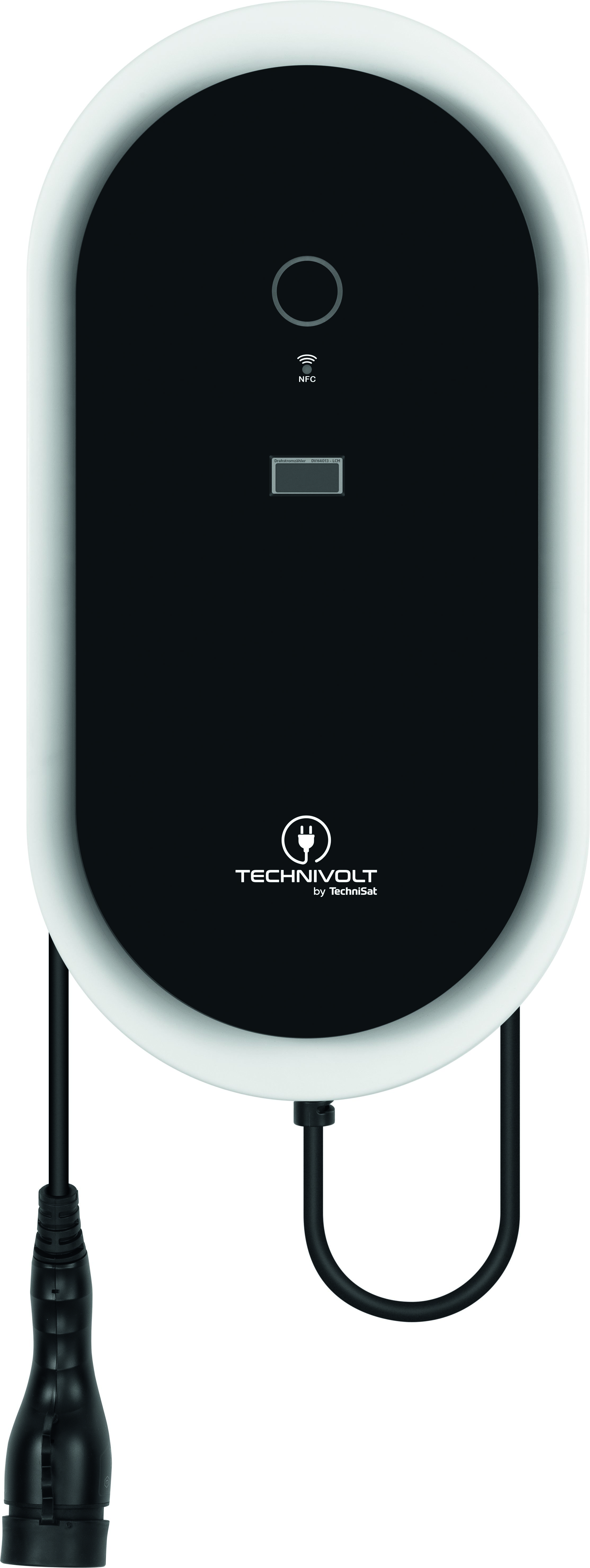

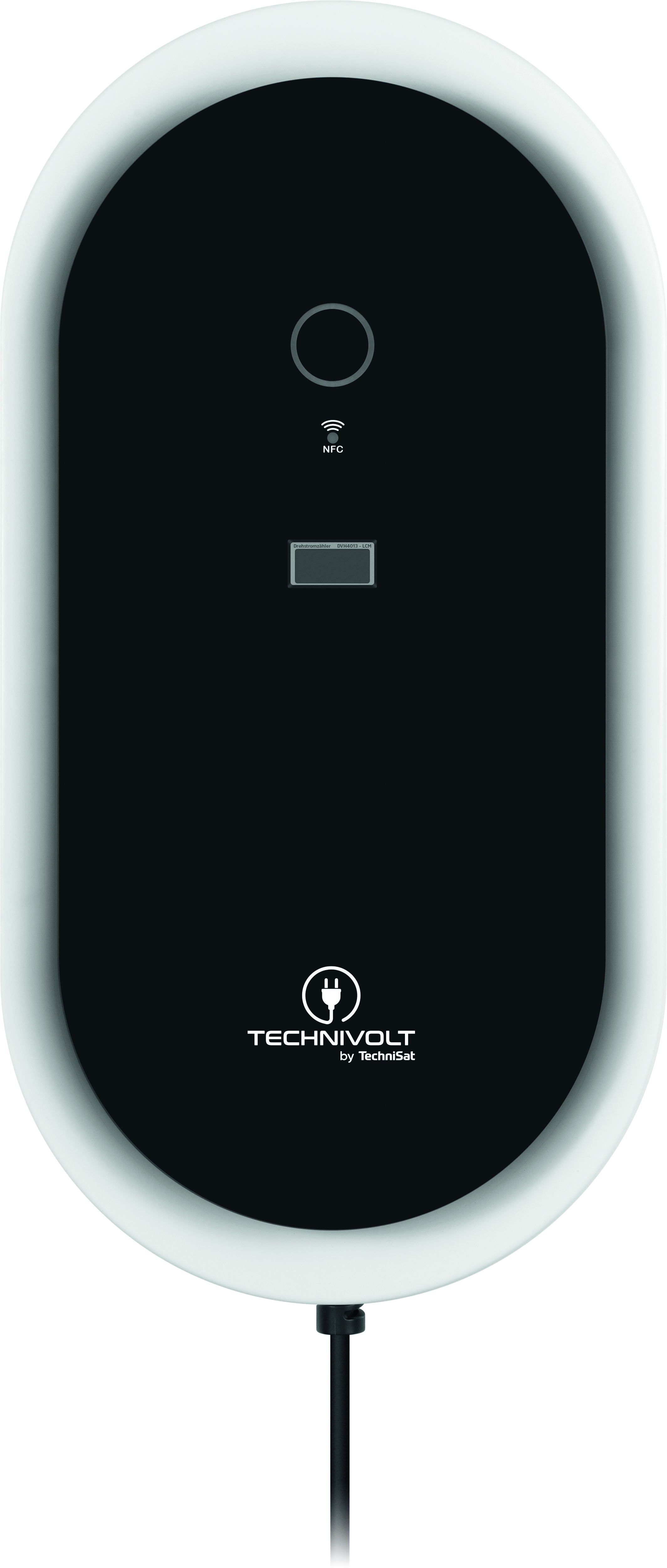

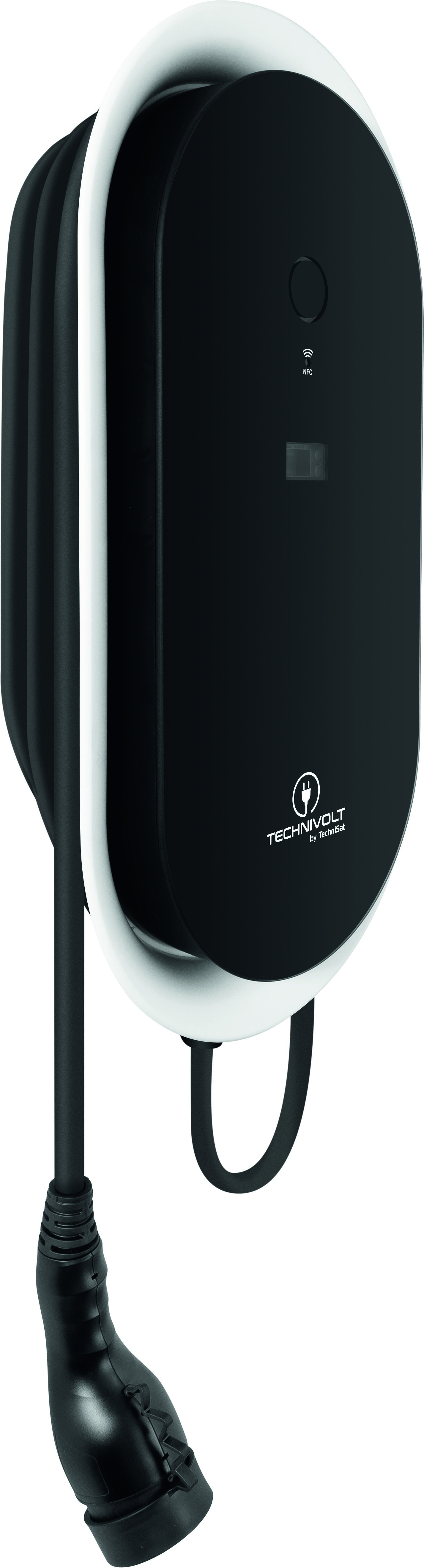

TECHNIVOLT 1100 SMART, 7.5 m charging cable
11 kW charging station with permanently connected charging cable according to IEC 62196-2 type 2
incl. VAT.
- Mode 3 charging mode in accordance with IEC 61851
- Charging cable mounted with type 2 plug
- 11 kW charging power
- 16A charging current per phase, single-phase charging also possible
- Protection against unauthorized access
- Integrated DC fault current detection 6mA
- RFID function for activating the charging processes
- Integrated charging cable rewind
- Dynamic load management
- Energy meter MID
Für das Laden privat und im halb-öffentlichen Bereich
Die TECHNIVOLT 1100 SMART ermöglicht schnelles und sicheres Laden zuhause. Das Laden an der herkömmlichen Steckdose ist nicht nur mit deutlich längeren Ladezeiten, sondern auch mit einem hohen Sicherheitsrisiko verbunden. Zudem bietet die eigene Wallbox zuhause großen Vorteil gegenüber öffentliche Ladestationen: Sie bestimmen selbst über den Stromanbieter und somit über den Strompreis für das Aufladen Ihres E-Autos.

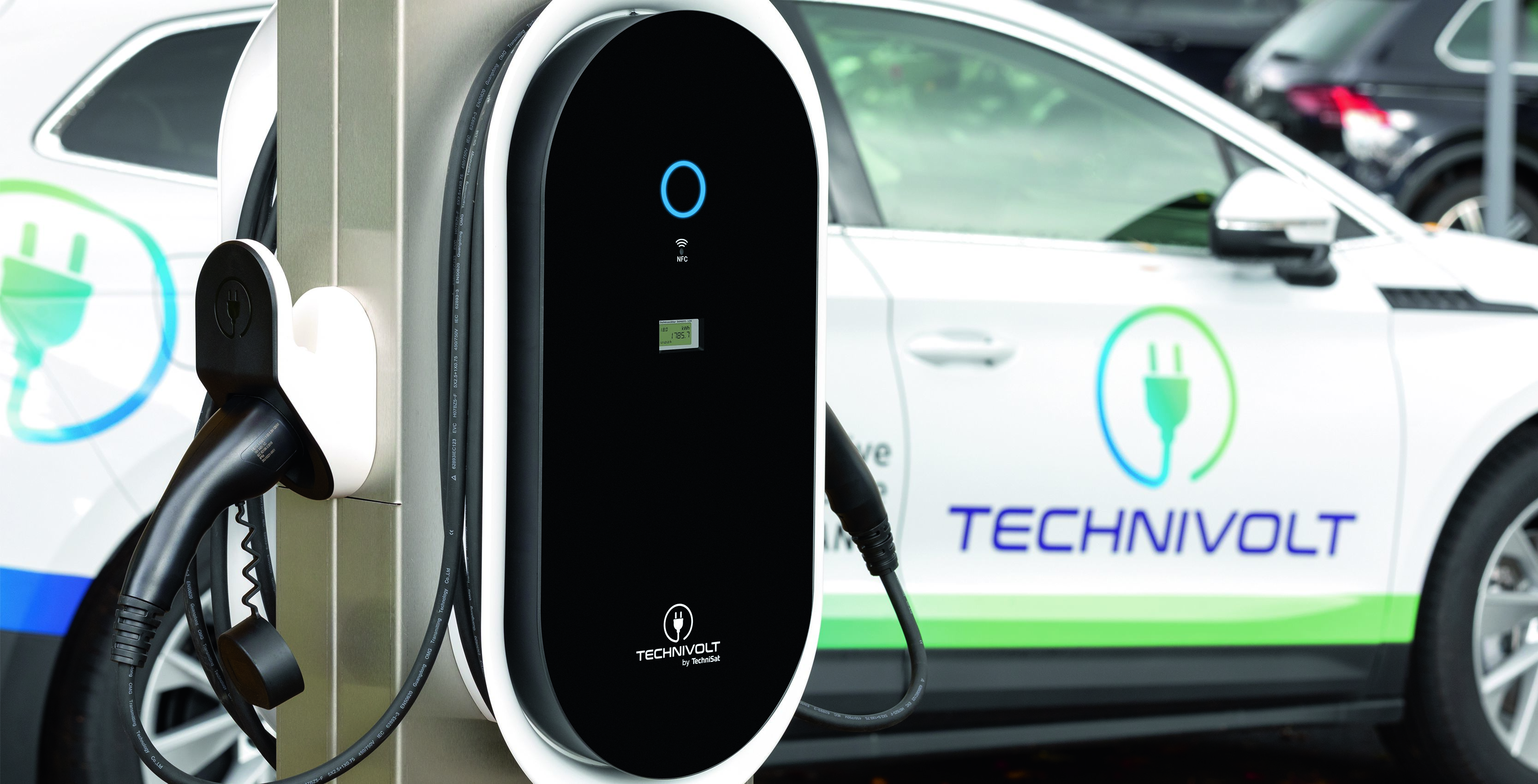

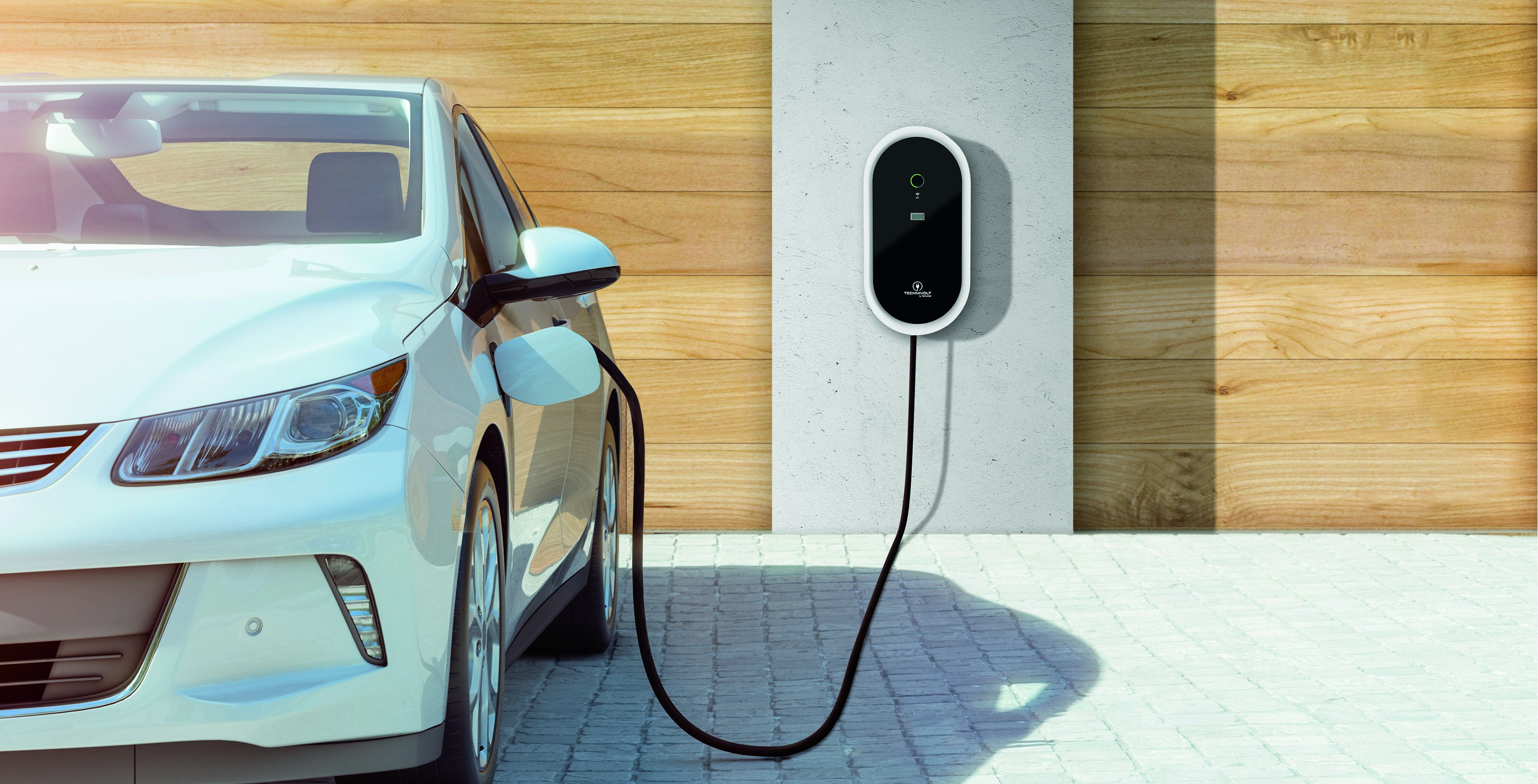

Die TECHNIVOLT 1100 SMART kann vielseitig unter dem Carport, in der Tiefgarage oder der Einfahrt installiert werden – also überall dort, wo Sie Ihr Elektroauto üblich parken. Für diejenigen, die die Bausubstanz einer Wand nicht beschädigen möchten oder dürfen (Fremdeigentum), ist eine Montage an einer Standsäule ebenfalls möglich.

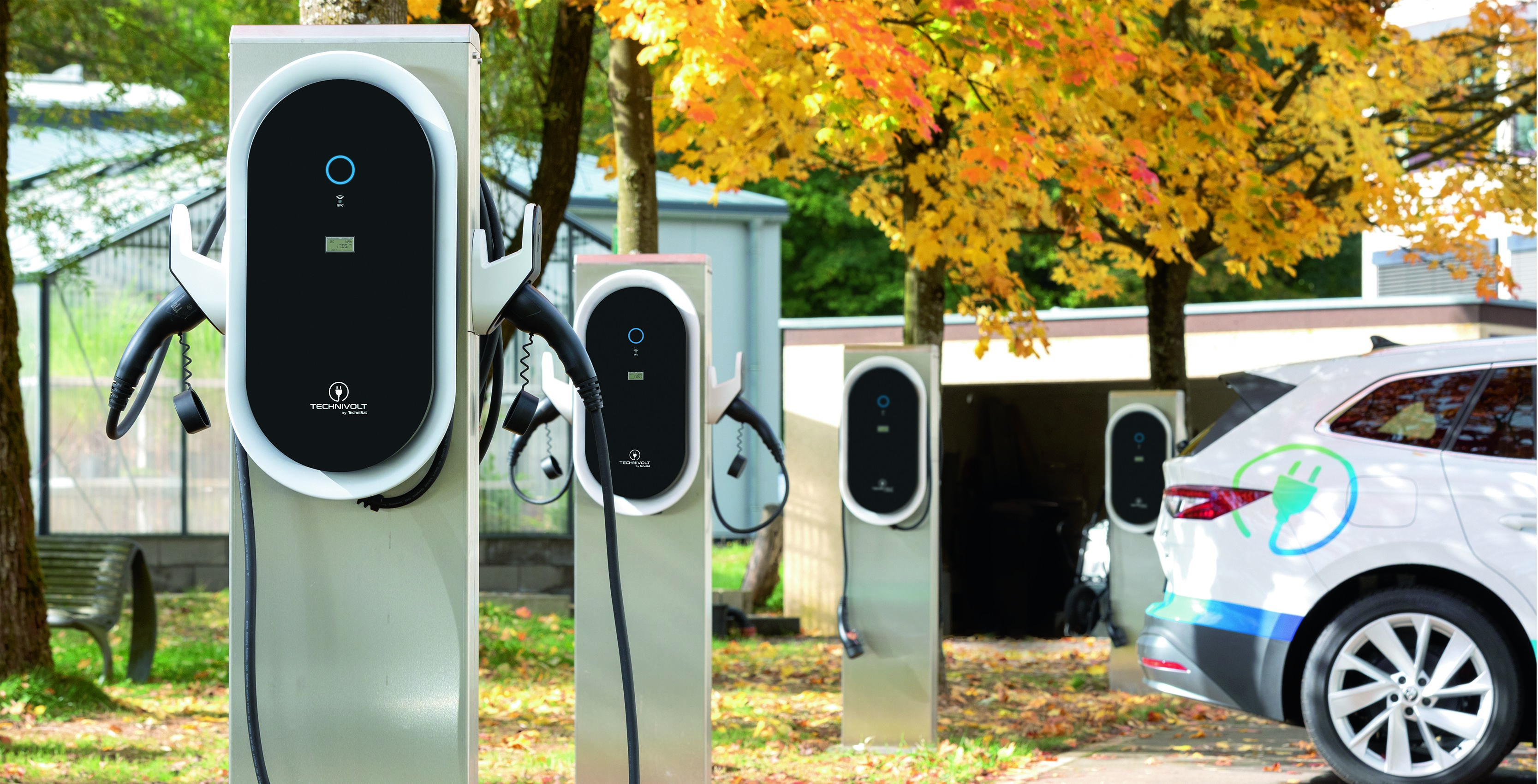

Gleichzeitig lässt sich die TECHNIVOLT 1100 SMART aufgrund Ihrer Funktionen auch ideal als Ladestation im halb-öffentlichen Raum einsetzen. Die Wallbox eignet sich dann, wenn kontrollierte Ladeinfrastruktur entstehen soll, z. B. Ladepunkte auf dem Firmengelände, in Parkgaragen oder dem Supermarktparkplatz.
Typ 2 Ladestecker
Bei der TECHNIVOLT 1100 SMART ist ein Typ 2 Ladekabel fest in die Ladestation integriert. Damit lassen sich die allermeisten E-Autos in Europa aufladen, da es sich beim Typ 2 Stecker mittlerweile um den europäischen Standard handelt.
Fördermöglichkeiten
Die TECHNIVOLT 1100 SMART ist förderfähig durch diverse Programme in Deutschland und speziell in Nordrhein-Westfalen, wie auch im Rahmen einer Förderaktion in Österreich.
Genehmigungspflichtig
Bei der 22 kW TECHNIVOLT Ladestation kann durch den kombinierten und gleichzeitigen Bedarf von Lade- und Haushaltsstrom ein hoher Gesamtenergiebedarf entstehen, der über den Haustromanschluss bereitgestellt wird. Bitte denken Sie daran, dass die Installation einer Ladestation von über 12 kW Ladeleistung daher vorab zwingend vom Netzbetreiber/Energieversorger genehmigt werden muss.
Plug & Charge ISO 15118 zertifiziert
Plug & Charge nach ISO 15118 ermöglicht die sichere Authentifizierung Ihres Fahrzeugs für den Ladevorgang ohne zusätzliche Ladeautorisierung, z. B. durch eine RFID-Karte. Die Ladestation erkennt das kompatible E-Auto bei der Verbindung über das Ladekabel automatisch – der Ladevorgang kann sofort und bequem starten.
Hier können Sie prüfen, ob Ihr Fahrzeug Plug & Charge nach ISO 15118 unterstützt.
Geeignet für ein OCPP Backend
Die TECHNIVOLT 1100 SMART ist OCPP-Konform. Somit ist die Anbindung an ein Backend-System möglich.
Folgende Backend-Anbieter sind zertifiziert und somit kompatibel:
Energiezähler
Über den integrierten MID-zertifizierten Zähler können Kilowattstunden abgerechnet und über das integrierte Display auf der Ladestation angezeigt werden. Ideal, um z. B. die Firmenwagen von Mitarbeitern oder die Fahrzeuge von Mietern kostenpflichtig abzurechnen.
Ermöglicht einfache Plug & Play-Anbindung an Energiemanagement-Systeme
Entspricht Anwendungsregel VDE AR-E 2829-6.
NEU: TechniVolt Home App für vollen Überblick
Einfach, übersichtlich und informativ: Mit der TechniVolt Home App haben Sie im Heimnetzwerk jederzeit Ihre Wallbox und die damit verbundenen Ladevorgänge im Blick. Bequem von der Couch aus erhalten Sie live Informationen zum aktuellen Ladestatus der Box, verwalten die Zugangskarten der verschiedenen Benutzer oder betrachten und exportieren Statistiken zu den Ladevorgängen.
Wichtige Information: Bevor Sie die App nutzen können, müssen Sie die Software der Wallbox aktualisieren. Die Installationsdatei samt Anleitung finden Sie im Downloadbereich.
Schnelles, 3-phasiges Laden
Mit der Ladeleistung von 22kW laden Sie auch ein Elektrofahrzeug mit größerer Batteriekapazität schnell und effektiv auf. Nutzen Sie den vereinfachten Laderechner, um zu sehen, in welcher Zeit die TECHNIVOLT 1100 SMART Ihr Fahrzeug vollständig von 0 auf 100 auflädt. Die ermittelten Zeiten sind theoretische, maximale Ladezeiten. Die gängige Empfehlung lautet, ein E-Auto bei einer Restakkukapazität von ca. 20% auf bis ca. 80% der Gesamtakkukapazität zu laden.
Ladezeitrechner mit der TECHNIVOLT 1100 SMART
Geschützt durch RFID-Karte
Wenn die E-Ladestation frei zugänglich in der Einfahrt oder dem Carport steht, ist ein Zugriffsschutz sinnvoll, der Unbefugte am Laden hindert.Sie können mehrere Hundert RFID-Karten an der TECHNIVOLT 1100 SMART verwenden. Im Lieferumfang sind bereits zwei RFID-Karten enthalten, um ein bequemes und sicheres Laden nur nach vorheriger Autorisierung zu ermöglichen. Sie können jederzeit weitere, beliebige RFID-Karten anlernen.
LED-Zustandsanzeige
Der farbige Leuchtring signalisiert die Ladebereitschaft oder den aktuellen Ladevorgang. So bleiben Sie immer einfach und verständlich über den Betriebsstatus der Wallbox informiert.
Geringere Installationskosten durch integrierte DC-Fehlerstromerkennung
Jetzt wird es sehr technisch, aber auch wichtig! Die TECHNIVOLT 1100 SMART besitzt bereits eine integrierte elektronische Erkennung von glatten Gleichfehlerströmen im Bereich von IΔn ≥ 6 mA, wie sie die DIN EN 61851-1 für Elektrofahrzeuge vorschreibt. Sie stellt sicher, dass die Stromversorgung des Fahrzeugs im Falle eines Fehlergleichstroms größer 6 mA getrennt wird. Das bedeutet für den Elektriker, der die Wallbox anschließt: Er benötigt lediglich einen Fehlerstromschutzschalter vom Typ A, der deutlich günstiger als ein Schalter vom Typ B ist.
Energiemanagement
Die TECHNIVOLT 1100 SMART kann in ein Energiemanagement-System, z. B. einer kompatiblen Photovoltaik-Anlage (PV-Anlage), mittels EEBUS-Protokoll über LAN eingebunden werden, um bei PV-Überschuss ein Elektrofahrzeug zu laden. Erzeugt die PV-Anlage mehr Strom als im Haushalt verbraucht wird, laden Sie ihr Elektroauto mit PV-Überschuss kostenlos. Eine Schnittstelle zum SMA Sunny Home Manager ist bereits integriert und kann über das Web-Interface aktiviert werden.
Energiemanagement-Systeme:
- EEBUS: SMA / TQ und TQ abgeleitete Systeme / Hager / GridX / Schneider Electric
- Modbus-TCP: ASKI / TQ und TQ abgeleitete Systeme / Phoenix Contact
- SEMP: SMA
Geschützt gegen Wind und Wetter
Der flexible Einsatz der TECHNIVOLT 1100 SMART ist nicht zuletzt der Beschaffenheit ihres Gehäuses zu verdanken. Da sie für die Montage im Freien geeignet ist, ist diese Wallbox von außen gut und sicher verkapselt. Jedoch ist eine Wallbox auch anderen äußeren Einflüssen ausgesetzt, nicht nur reinem Regenwasser. Denn auch Staub oder gar unbefugter Umgang können zur Minderung der Ladeleistung oder zur Beschädigung der Wallbox führen. Daher verfügt die TECHNIVOLT 1100 SMART über die Schutzklasse IP54. Das bedeutet, dass sie gut gegen Staub, nicht erwünschte Berührungen sowie gegen Spritzwasser geschützt ist. Diese Schutzklasse ist besonders wichtig, da sonst für besseren Wetterschutz gesorgt werden muss, was wiederum Zusatzkosten verursacht. Bei der TECHNIVOLT 1100 SMART ist der Wetterschutz inklusive.
Lastmanagement
Wird ein Parkplatz mit mehreren Ladepunkten (Ladestationen) versorgt, ist der Hausanschluss, die Zuleitung oder der Abzweig einer Unterverteilung der limitierende Faktor des Ladestromes am Ladepunkt. Diese Limitierung stellt die Obergrenze des zu verteilenden Ladestroms dar.
Das Lastmangement von TechniVolt bietet die Möglichkeit, den Ladestrom von mehreren Ladepunkten optimal an den verfügbaren, maximalen Strom auszurichten und auf die angeschlossenen Elektroautos aufzuteilen.
Die Lastaufteilung kann statisch, dynamisch und Zeitabhängig erfolgen. Damit wird eine limitierte, gemeinsame Stromversorgung nicht überlastet.
Die Installation? Nur vom Fachmann!
Der Anschluss der Wallbox darf ausschließlich über einen professionellen Elektriker oder den Stromnetzbetreiber erfolgen. Dabei gilt es vor allem auch, die elektrische Gesamtleistung des Anschlusses im Blick zu haben. Denn manche Hausanschlüsse ermöglichen eine Gesamtleistung von bis zu 43 kW – hier ist das Laden mit der 11kW-Wallbox in der Regel problemlos möglich. Oftmals liefert ein Hausanschluss aber auch nur ca. 22 kW Gesamtleistung. Wenn jetzt weitere Verbraucher, insbesondere Großverbraucher, neben der Ladestation im Haushalt aktiv sind, wird das Laden eines E-Autos mit dauerhaften 11 kW Ladeleistung schwierig.
| Product Information | |
|---|---|
| EAN | 4019588076310 |
| Cable length | 7,5 m |
| Colour | black/white |
| Item no. | 0007/6301 |
| Weight (Box) | 12,14 kg |
| Weight | 9,19 kg |
| Device (W x H x D) | 34 x 66 x 11,2 cm |
| Box | 39 x 78,5 x 24,5 cm |
| sonstiges | |
|---|---|
| bf_filter_financial_support | Eligible for KfW funding |
| bf_filter_charging_cable | Charging socket without cable (IEC-62196 Type 2) |
| bf_filter_encryption | RFID card |
| bf_filter_suitable_for | Private charging |
| bf_filter_charging_power | 11 kg/mm |
| Mechanical properties | |
|---|---|
| Housing material | Plastic (flame retardant) |
| Bushing for power supply line | M32, for cables Ø 15-21 mm |
| Feedthrough for data cables | M25, for cables Ø 4-9 mm |
| RFID | |
|---|---|
| Frequency | 13,56 MHz |
| Standard | ISO 14443A |
| UID | 4-byte, 7-byte |
| Card type | MIFARE |
| WLAN | |
|---|---|
| IEEE 802.11n | Yes |
| IEEE 802.11g | Yes |
| IEEE 802.11b | Yes |
| 2,4 GHz | Yes |
| WPA2 | Yes |
| Ambient operating conditions | |
|---|---|
| Operating altitude | 2.000 m ü.NN |
| Shock resistance | IK08 |
| Temperature | -25 ... 55 °C (without direct sunlight) |
| Humidity | 5 ... 95 % (relative, no dew) |
| IP class | 54 |
| Ambient storage conditions | |
|---|---|
| Humidity | 5 ... 95 % (relative, no dew) |
| Temperature | -30 ... 70 °C |
| Mobile radio | |
|---|---|
| LTE FFD bands | B1/B3/B7/B8/B20/B28 |
| SIM card | Micro-SIM |
| EDGE bands | B3/B8 |
| Standard | 4G LTE Cat1 |
| WCDMA bands | B1/B8 |
| Authorisation | |
|---|---|
| RFID | Yes |
| Load management | |
|---|---|
| Static | Yes |
| Time-dependent | Yes |
| Phases individual | Yes |
| Dynamic | Yes |
| Phase imbalance prevention | Yes |
| Protection | |
|---|---|
| DC fault current detection | Internal RCM, IΔn ≥ 6 mA |
| MCB in the entrance | Tripping characteristic C |
| RCCB in the entrance | 4P-20A-30mA, Typ A |
| Output/vehicle connection | |
|---|---|
| Charging Mode | Mode 3, IEC61851-1 |
| Charging port | Fixed charging cable with type 2 plug, IEC-62196-2 |
| Output voltage | 230 / 400 V |
| Charging current | 16 A |
| Charging power | 11 kW·h |
| Communication | |
|---|---|
| Vehicle communication | PLC, ISO 15118 Plug-&-Charge |
| Internet / network | Ethernet, WLAN |
| Mobile data connection | Mobile radio |
| Charging point <> backend | OCPP Version 1.5, 1.6 |
| User authorization | RFID |
| Modbus | Yes (TCP) |
| SMA SEMP | Yes |
| EEBUS | Yes |
| Network & communication | |
|---|---|
| 4G | Yes |
| 100Base-T | Yes |
| DHCP | Yes |
| HTTP | Yes |
| TCP/IP | Yes |
| Power supply | |
|---|---|
| Nominal current | 16 A |
| Rated frequency | 50 Hz |
| Power consumption standby | typ. 4,2 W |
| Power cord | max. 10 mm² Ø 15-21 mm |
| Nominal voltage | 230 / 400 V |
| Type of current | AC |
