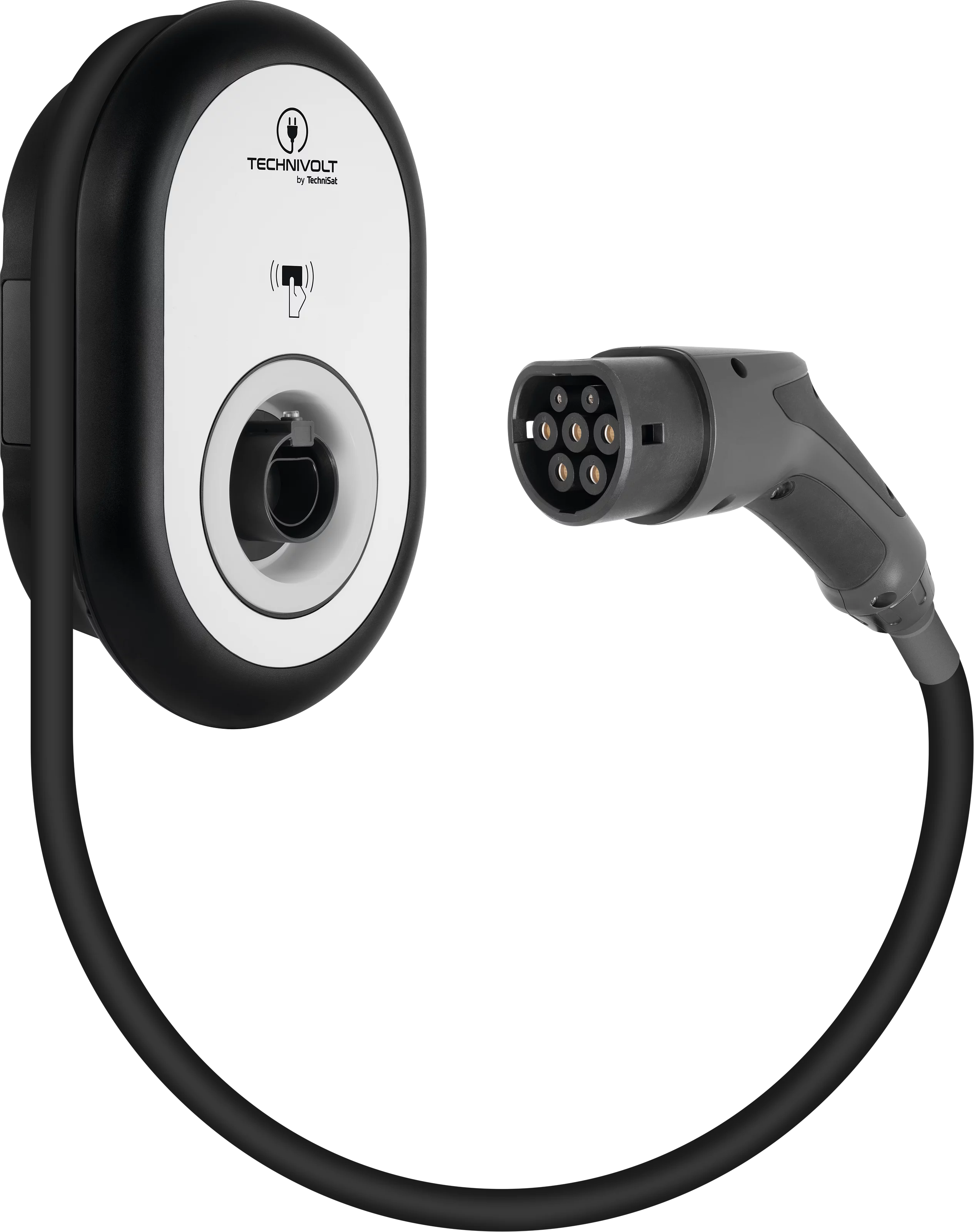

TECHNIVOLT 101

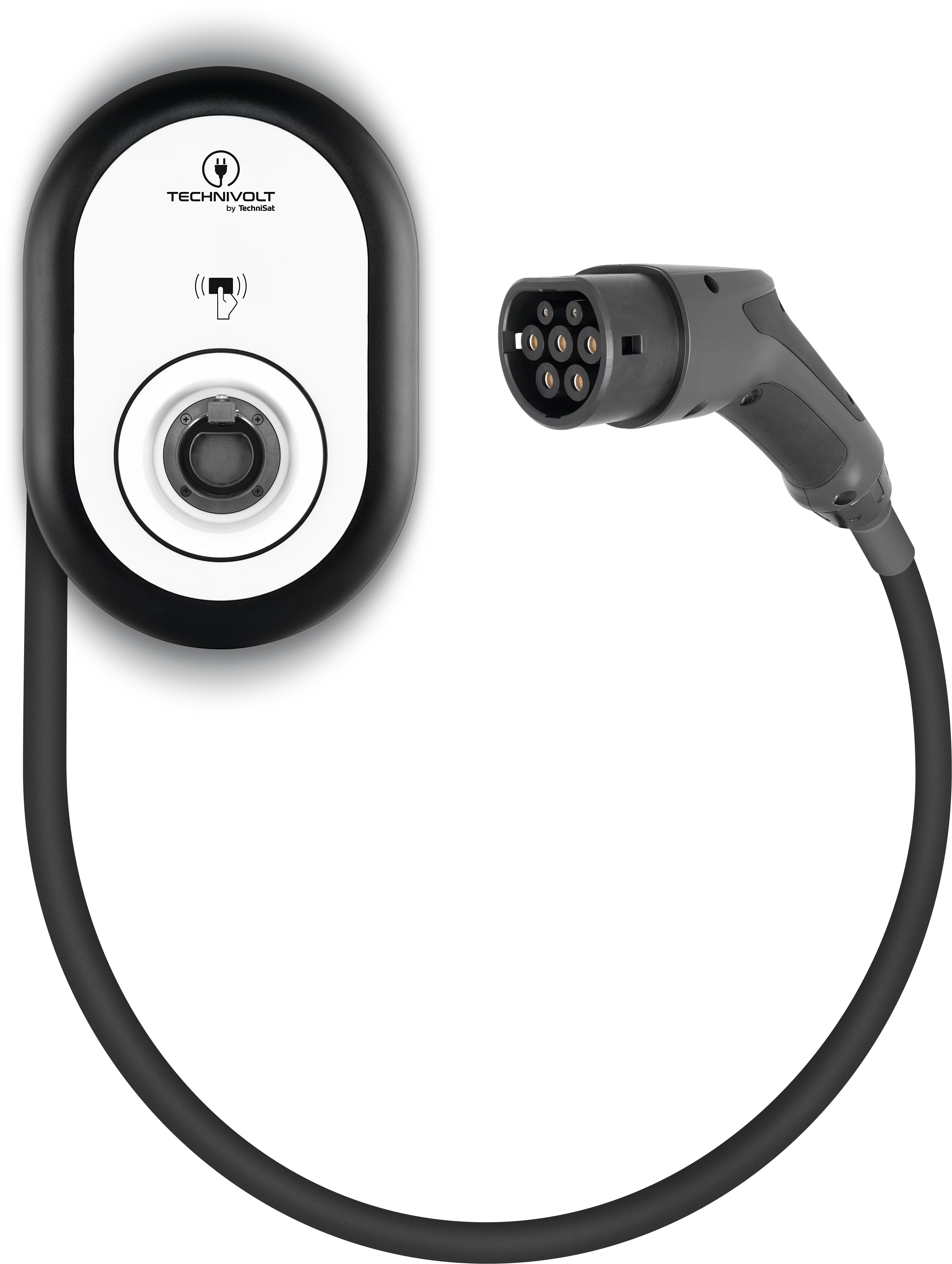

Stacja ładująca 11 kW z podłączonym na stałe kablem ładującym zgodnie z IEC 62196-2 typ 2
z VAT.
- Für privates Laden zuhause: TECHNIVOLT macht schnelles und sicheres Laden zu Hause möglich mit zahlreichen Vorteilen

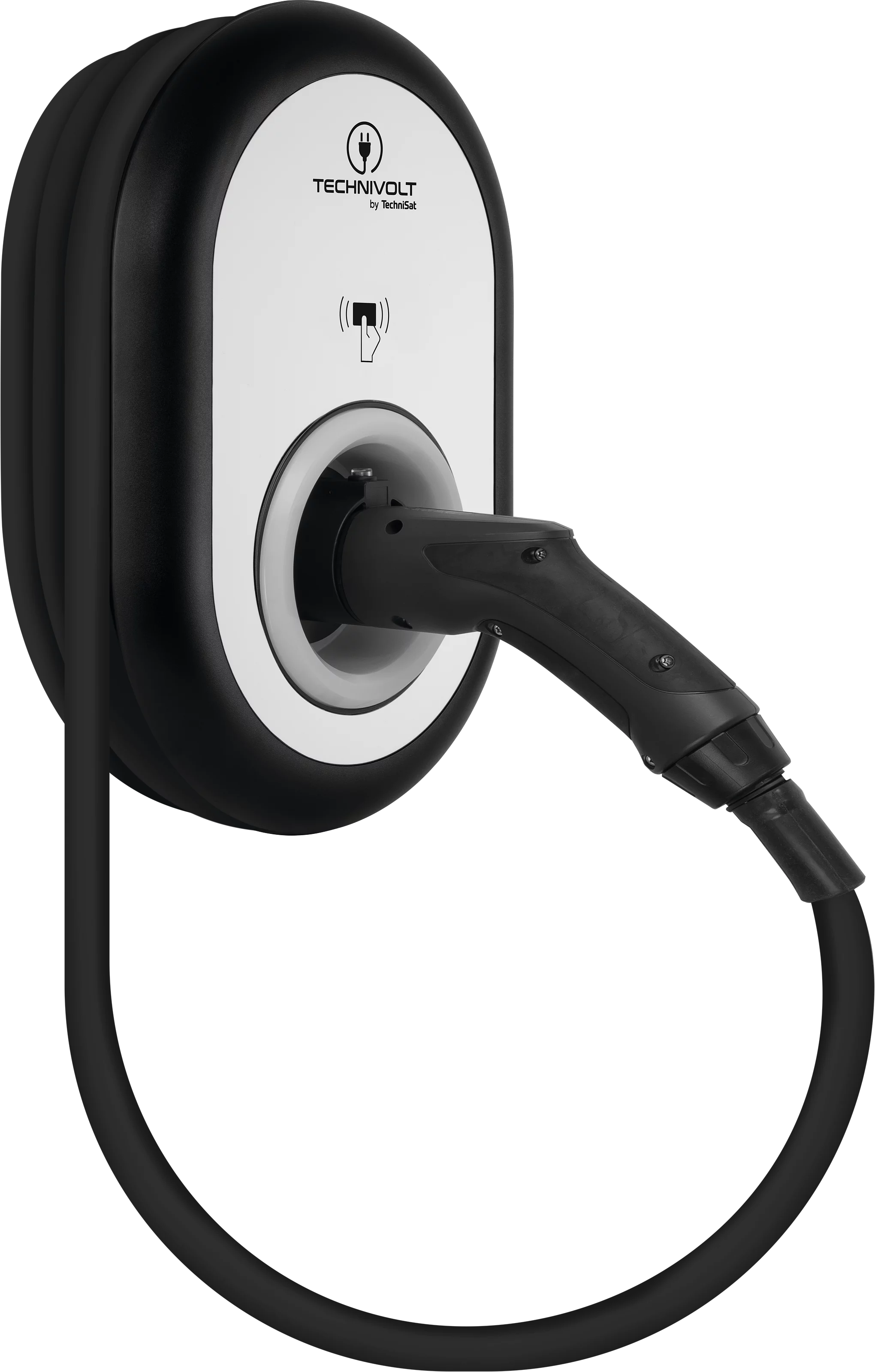

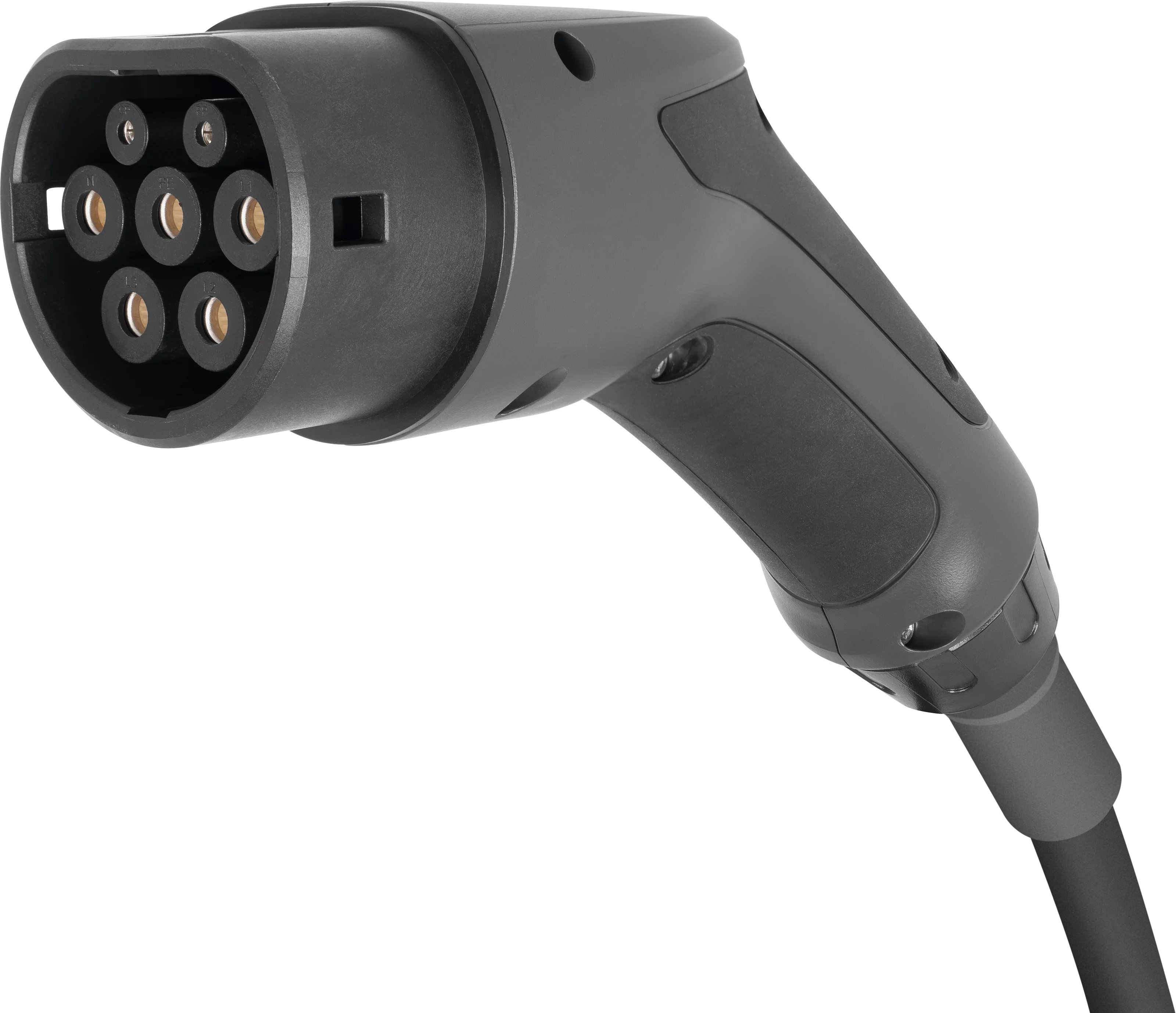

- Typ 2 Ladestecker: TECHNIVOLT nutzt den in Europa weit verbreiteten Typ 2 Ladestecker, der mittlerweile als Standard gilt mit 11kW für extra schnelles Aufladen des Autos - inklusive fest verbundenem Ladekabel
- Geschützt durch RFID-Karte: Ein Zugriffsschutz ist sinnvoll, um Unbefugte am Laden zu hindern. Eine Nutzung ist nur mit registrierten Nutzerkarten möglich (2 im Lieferumfang enthalten)
- Vielfältige Montagemöglichkeiten: Die TECHNIVOLT 100 kann unter dem Carport, in der Garage oder Tiefgarage und in der Einfahrt installiert werden. Alternativ ist eine Montage an einer Standsäule (optional erhältlich) ebenfalls möglich
- Lieferumfang: Ladestation TECHNIVOLT 101, Montageanleitung, Bedienungsanleitung, Montageschablone, Montagzubehör, 1x Master RFID-Karte, 2x Benutzer RFID-Karte, Maße (BxHxT): 31,5 x 46 x 13,5 cm, schwarz

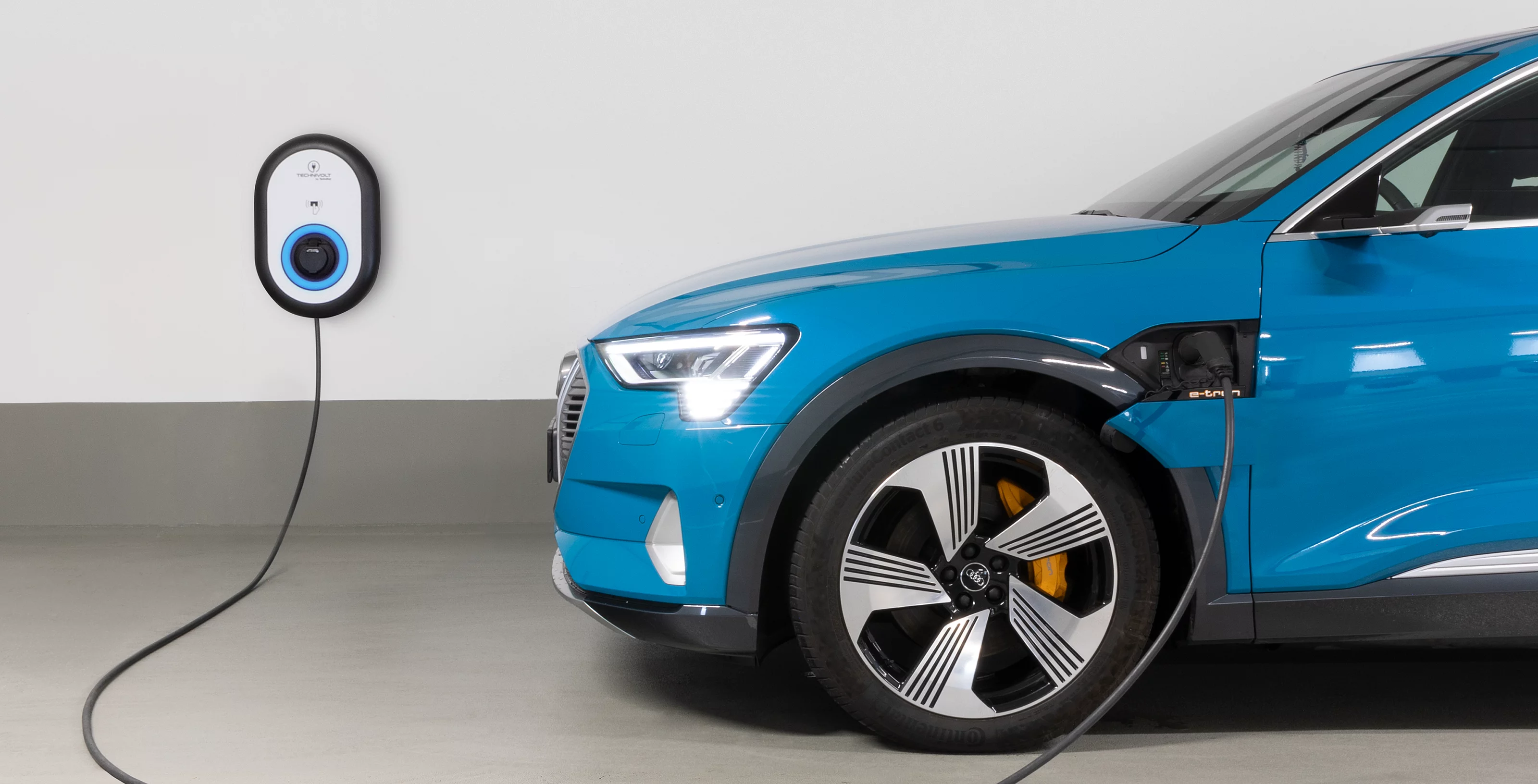

Für privates Laden zuhause
Die TECHNIVOLT 101 macht schnelles und sicheres Laden zuhause möglich. Im Gegensatz dazu, ist das Laden an einer herkömmlichen Steckdose nicht nur mit deutlich längeren Ladezeiten, sondern auch mit einem hohen Sicherheitsrisiko verbunden. Darüber hinaus bietet Ihnen eine eigene Wallbox zuhause einen weiteren großen Vorteil gegenüber öffentliche Ladestationen: Sie können selbst über den Stromanbieter und somit über den Strompreis für das Aufladen Ihres E-Autos bestimmen.

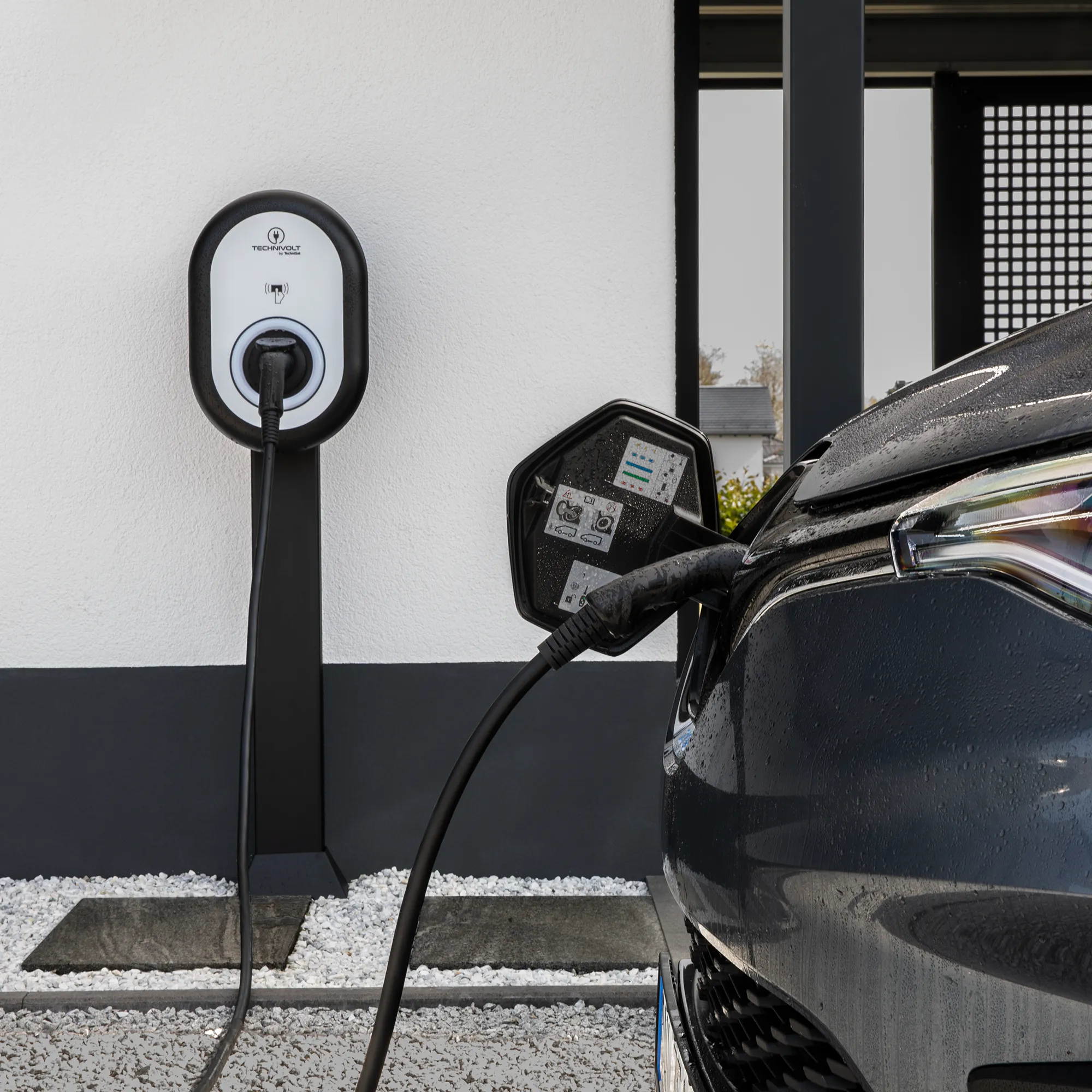

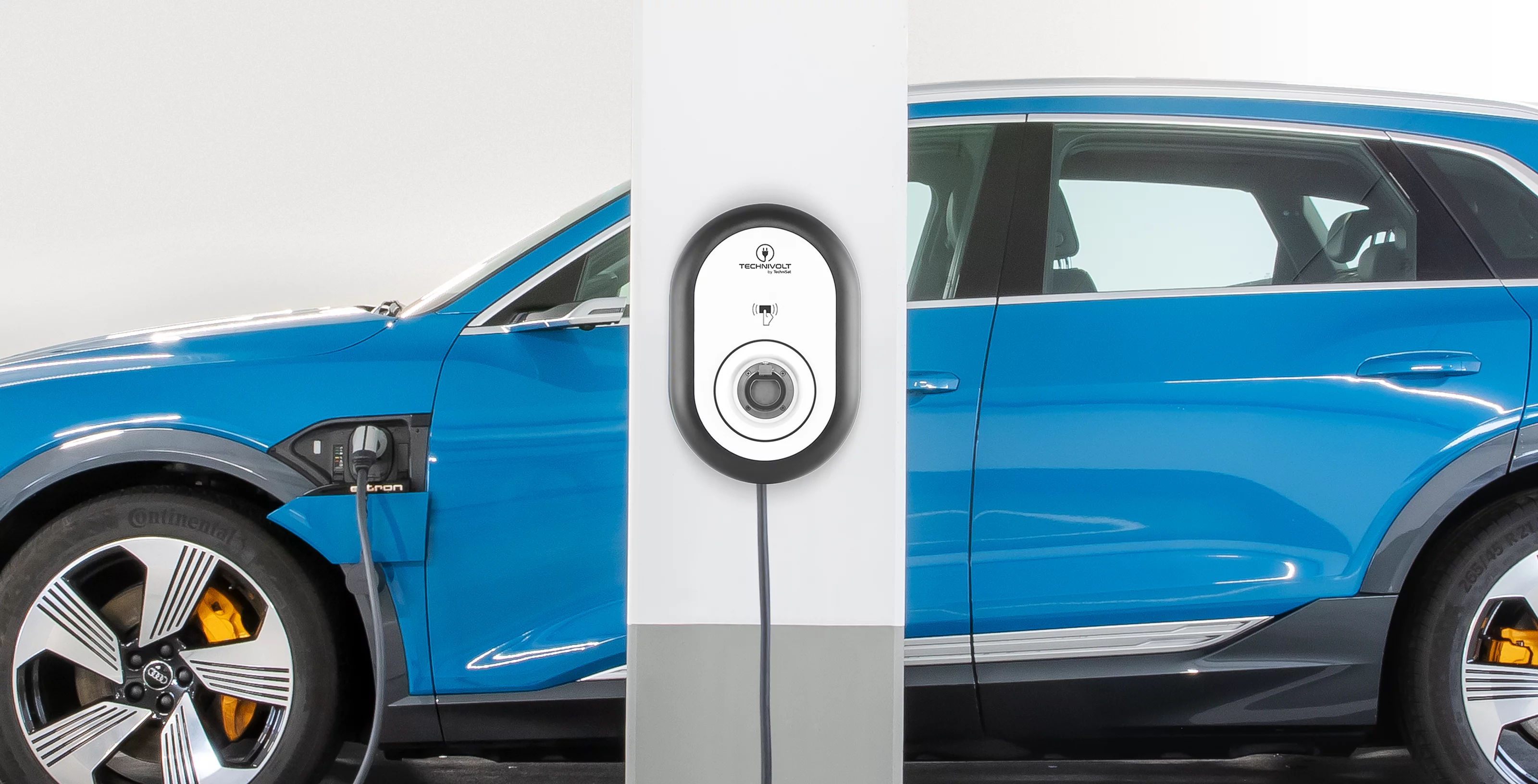

Die Montagemöglichkeiten der TECHNIVOLT 101 sind so zahlreich wie die Vorteile. Sie kann unter dem Carport, in der Garage oder Tiefgarage und sogar in der Einfahrt installiert werden – also überall dort, wo Sie Ihr Elektroauto auch üblich parken. Für diejenigen, die die Bausubstanz einer Wand nicht beschädigen möchten oder dürfen (Fremdeigentum), ist eine Montage an einer Standsäule mit der TECHNIVOLT 101 ebenfalls möglich.
Typ 2 Ladesteckdose
Bei der TECHNIVOLT 100 ist eine Typ 2 Ladesteckdose vorhanden. Nutzen Sie ein Typ-2 Ladekabel, um die allermeisten E-Autos in Europa aufzuladen. Beim Typ 2 Stecker handelt es sich mittlerweile um den europäischen Standard.
Fördermöglichkeiten
Die TECHNIVOLT 101 ist förderfähig durch diverse Programme in Deutschland und speziell in Nordrhein-Westfalen, wie auch im Rahmen einer Förderaktion in Österreich.
Nur meldepflichtig
Bei der 11 kW TECHNIVOLT Ladestation reicht gemäß den VDE Richtlinien eine Anmeldung beim Energieversorger aus. Anders als bei Ladestationen mit höherer Ladeleistung, wie z. B. Wallboxen mit 22 kW, ist eine Genehmigung nicht erforderlich.

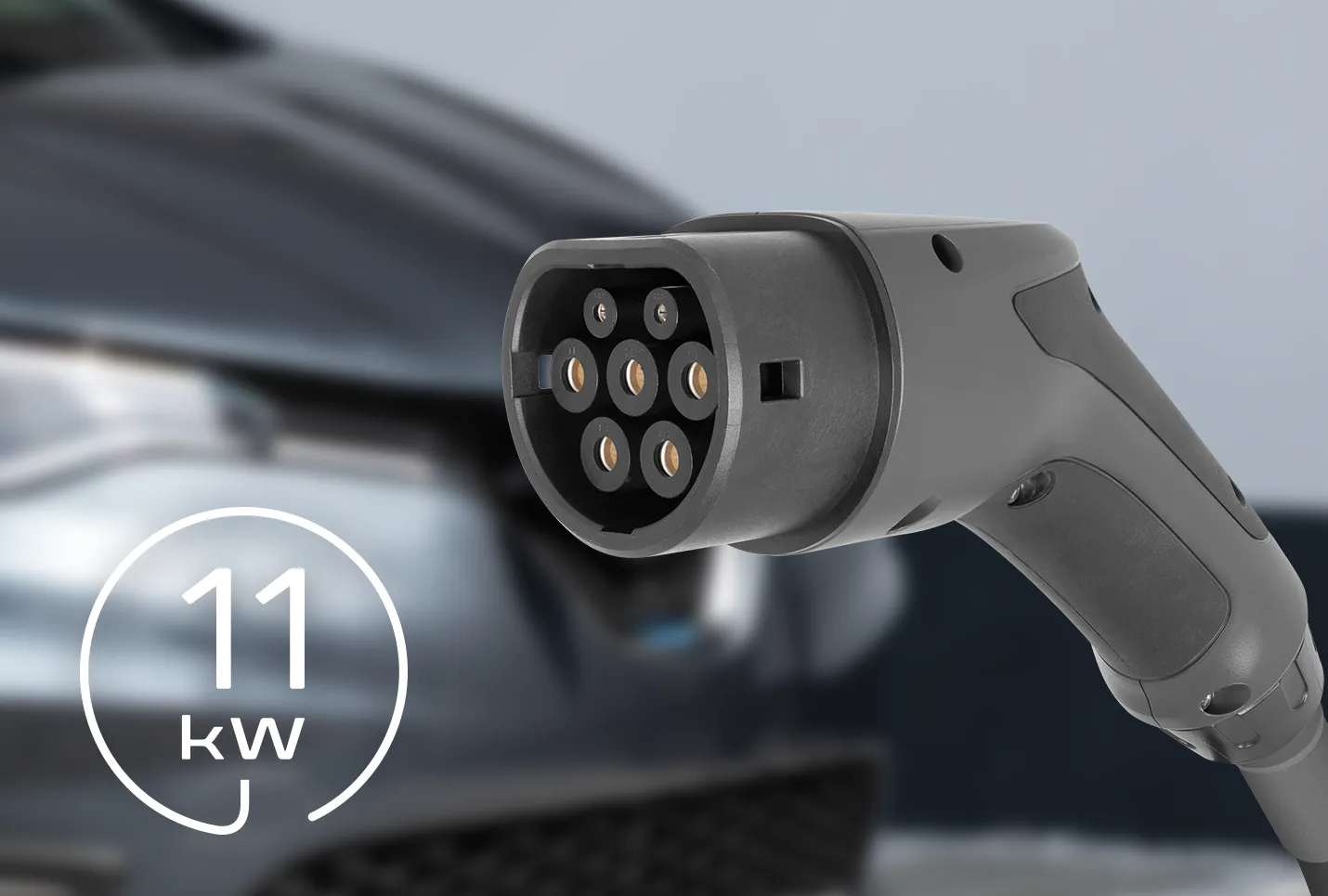

Schnelles Laden mit 11 kW
Mit der Ladeleistung von 11kW laden Sie auch ein Elektrofahrzeug mit größerer Batteriekapazität schnell und effektiv auf. Nutzen Sie den vereinfachten Laderechner, um zu sehen, in welcher Zeit die TECHNIVOLT 101 Ihr Fahrzeug vollständig von 0 auf 100 auflädt. Die ermittelten Zeiten sind theoretische, maximale Ladezeiten. Die gängige Empfehlung lautet, ein E-Auto bei einer Restakkukapazität von ca. 20% auf bis ca. 80% der Gesamtakkukapazität zu laden.
Ladezeitrechner mit der TECHNIVOLT 101

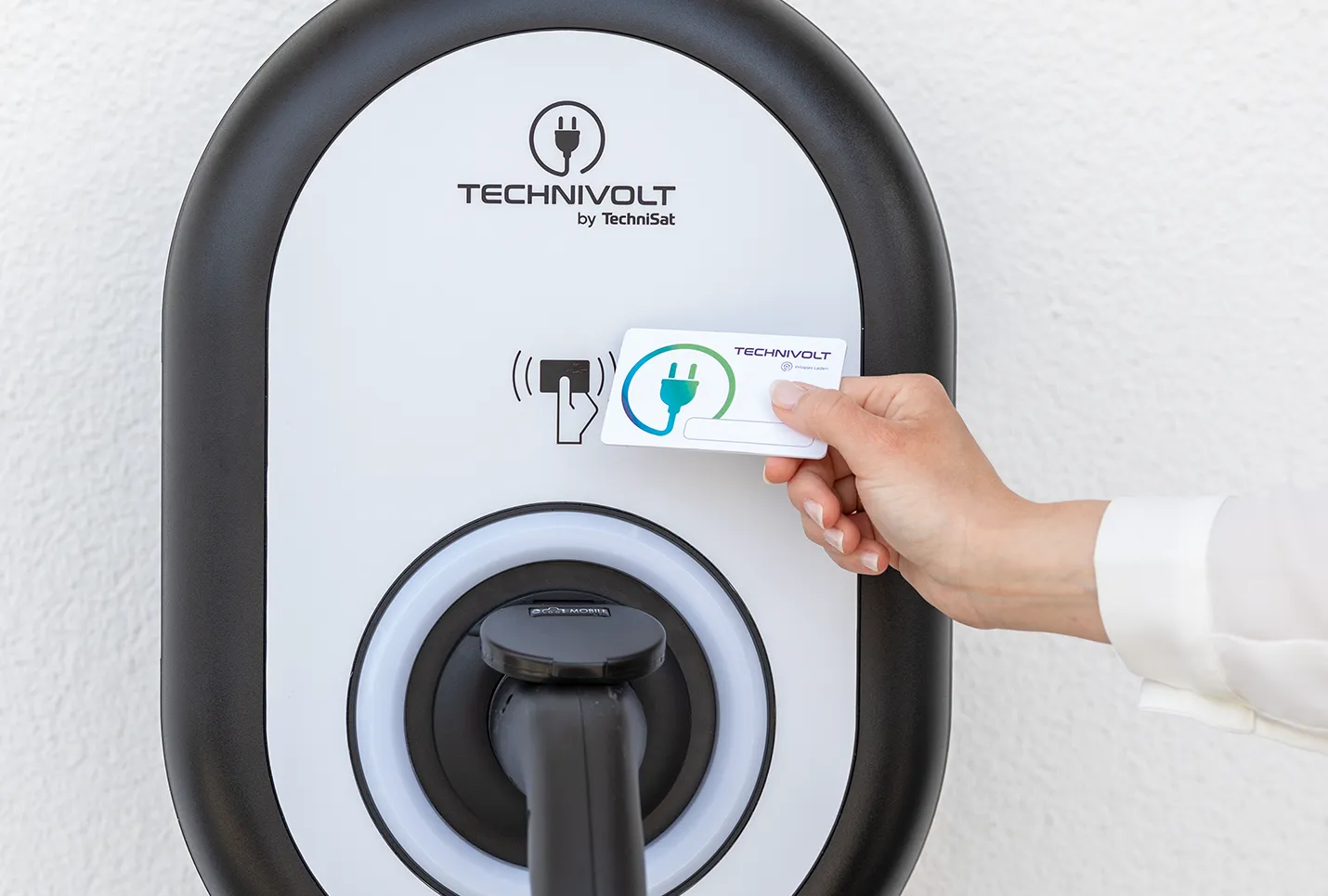

Geschützt durch RFID-Karte
Wenn die E-Ladestation frei zugänglich in der Einfahrt oder dem Carport steht, ist ein Zugriffsschutz sinnvoll, der Unbefugte am Laden hindert.Sie können mehrere Hundert RFID-Karten an der TECHNIVOLT 101 verwenden. Im Lieferumfang sind bereits zwei RFID-Karten enthalten, um ein bequemes und sicheres Laden nur nach vorheriger Autorisierung zu ermöglichen. Sie können jederzeit weitere, beliebige RFID-Karten anlernen.

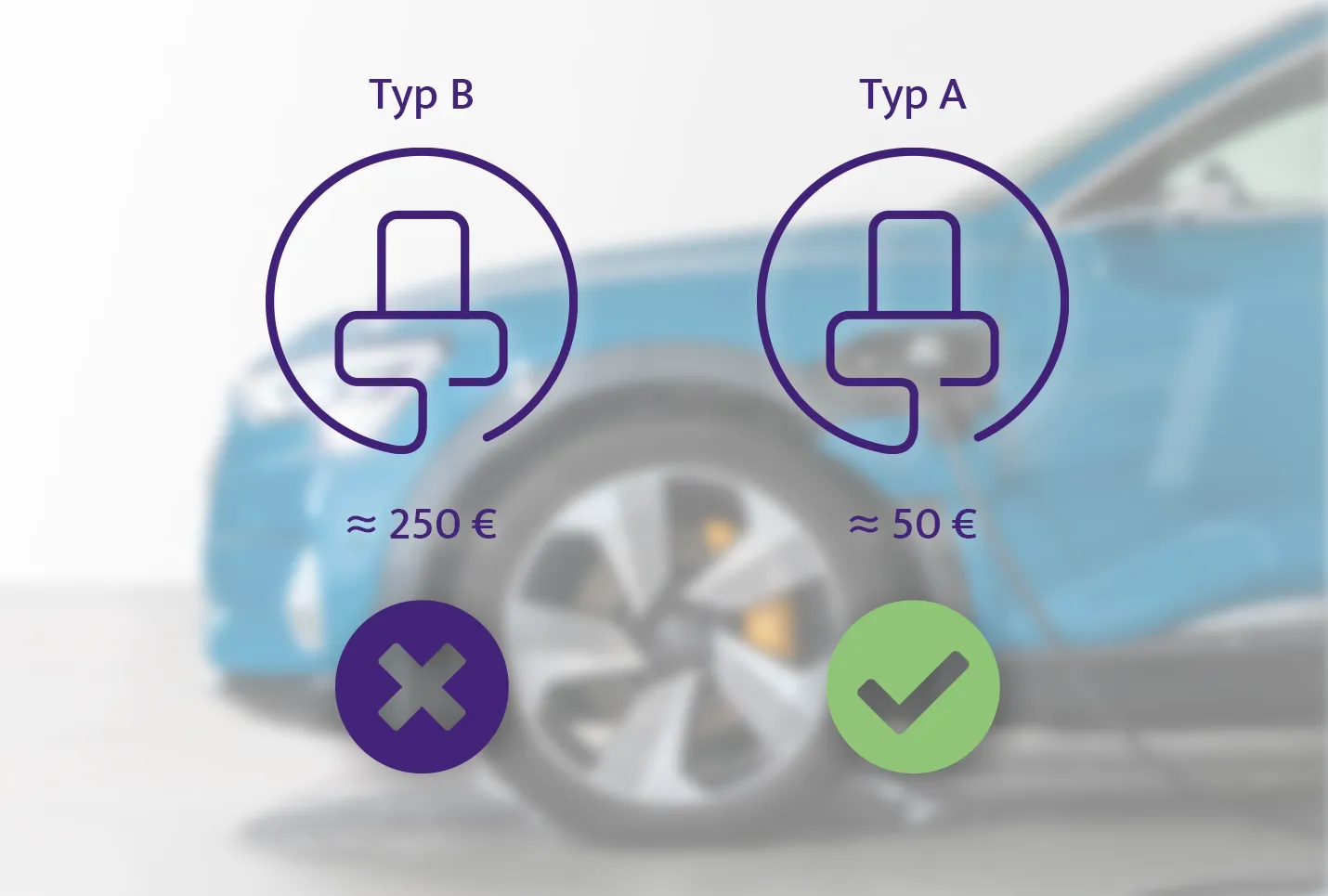

Geringere Installationskosten durch integrierte DC-Fehlerstromerkennung
Jetzt wird es sehr technisch, aber auch wichtig! Die TECHNIVOLT 101 besitzt bereits eine integrierte elektronische Erkennung von glatten Gleichfehlerströmen im Bereich von IΔn ≥ 6 mA, wie sie die DIN EN 61851-1 für Elektrofahrzeuge vorschreibt. Sie stellt sicher, dass die Stromversorgung des Fahrzeugs im Falle eines Fehlergleichstroms größer 6 mA getrennt wird. Das bedeutet für den Elektriker, der die Wallbox anschließt: Er benötigt lediglich einen Fehlerstromschutzschalter vom Typ A, der deutlich günstiger als ein Schalter vom Typ B ist.
Geschützt gegen Wind und Wetter
Der flexible Einsatz der TECHNIVOLT 101 ist nicht zuletzt der Beschaffenheit ihres Gehäuses zu verdanken. Da sie für die Montage im Freien geeignet ist, ist diese Wallbox von außen gut und sicher verkapselt. Jedoch ist eine Wallbox auch anderen äußeren Einflüssen ausgesetzt, nicht nur reinem Regenwasser. Denn auch Staub oder gar unbefugter Umgang können zur Minderung der Ladeleistung oder zur Beschädigung der Wallbox führen. Daher verfügt die TECHNIVOLT 101 über die Schutzklasse IP54. Das bedeutet, dass sie gut gegen Staub, nicht erwünschte Berührungen sowie gegen Spritzwasser geschützt ist. Diese Schutzklasse ist besonders wichtig, da sonst für besseren Wetterschutz gesorgt werden muss, was wiederum Zusatzkosten verursacht. Bei der TECHNIVOLT 101 ist der Wetterschutz inklusive.
Die Installation? Nur vom Fachmann!
Der Anschluss der Wallbox darf ausschließlich über einen professionellen Elektriker oder den Stromnetzbetreiber erfolgen. Dabei gilt es vor allem auch, die elektrische Gesamtleistung des Anschlusses im Blick zu haben. Denn manche Hausanschlüsse ermöglichen eine Gesamtleistung von bis zu 43 kW – hier ist das Laden mit der 11kW-Wallbox in der Regel problemlos möglich. Oftmals liefert ein Hausanschluss aber auch nur ca. 22 kW Gesamtleistung. Wenn jetzt weitere Verbraucher, insbesondere Großverbraucher, neben der Ladestation im Haushalt aktiv sind, wird das Laden eines E-Autos mit dauerhaften 11 kW Ladeleistung schwierig.
| Pn | |
|---|---|
| EAN | 4019588064010 |
| Kolor | czarny |
| Nr art. | 0000/6401 |
| Waga (z opakowaniem) | 8,5 |
| Waga (urządzenie) | 6,4 |
| Wymiary urządzenia (Sz x W x Dł) | 31,5 x 46 x 13,5 |
| Wymiary kartonu | 39,8 x 52 x 32,4 |
| sonstiges | |
|---|---|
| Moc ładowania | 11 |
| Szyfrowanie | Karta RFID |
| Kabel ładowania | Gniazdo ładowania bez kabla (IEC-62196 Typ 2) |
| Finansowanie | _ |
| Przeznaczenie | Ładowanie prywatne |
| Wyjście / połączenie pojazdu | |
|---|---|
| Tryb ładowania | Mode 3, IEC61851-1 |
| Port do ładowania | Kabel ładujący 5m z wtyczką typu 2, IEC-62196-2 |
| Napięcie wyjściowe | 230 / 400 |
| Prąd ładowania | 16 |
| Moc ładowania | 11 |
| Warunki przechowywania | |
|---|---|
| Wilgotność | 5 ... 95 (względna, bez rosy) |
| Temperatura | -40 ... 80 |
| RFID | |
|---|---|
| Częstotliwość | 13,56 |
| Standard | ISO 14443A |
| UID | 4-byte |
| Typ karty | MIFARE Classic 1k |
| Środowisko pracy | |
|---|---|
| Wysokość operacyjna | 4.000 |
| Odporność na uderzenia | IK10 |
| Temperatura | -35 ... 55 (bez bezpośredniego światła słonecznego) |
| Wilgotność powietrza | 5 ... 95 (względna, bez rosy) |
| Klasa IP | 54 |
| Komunikacja | |
|---|---|
| Autoryzacja użytkownika | RFID |
| Modbus | Tak (RS485) |
| Upoważnienie | |
|---|---|
| RFID | Tak |
| Właściwości mechaniczne | |
|---|---|

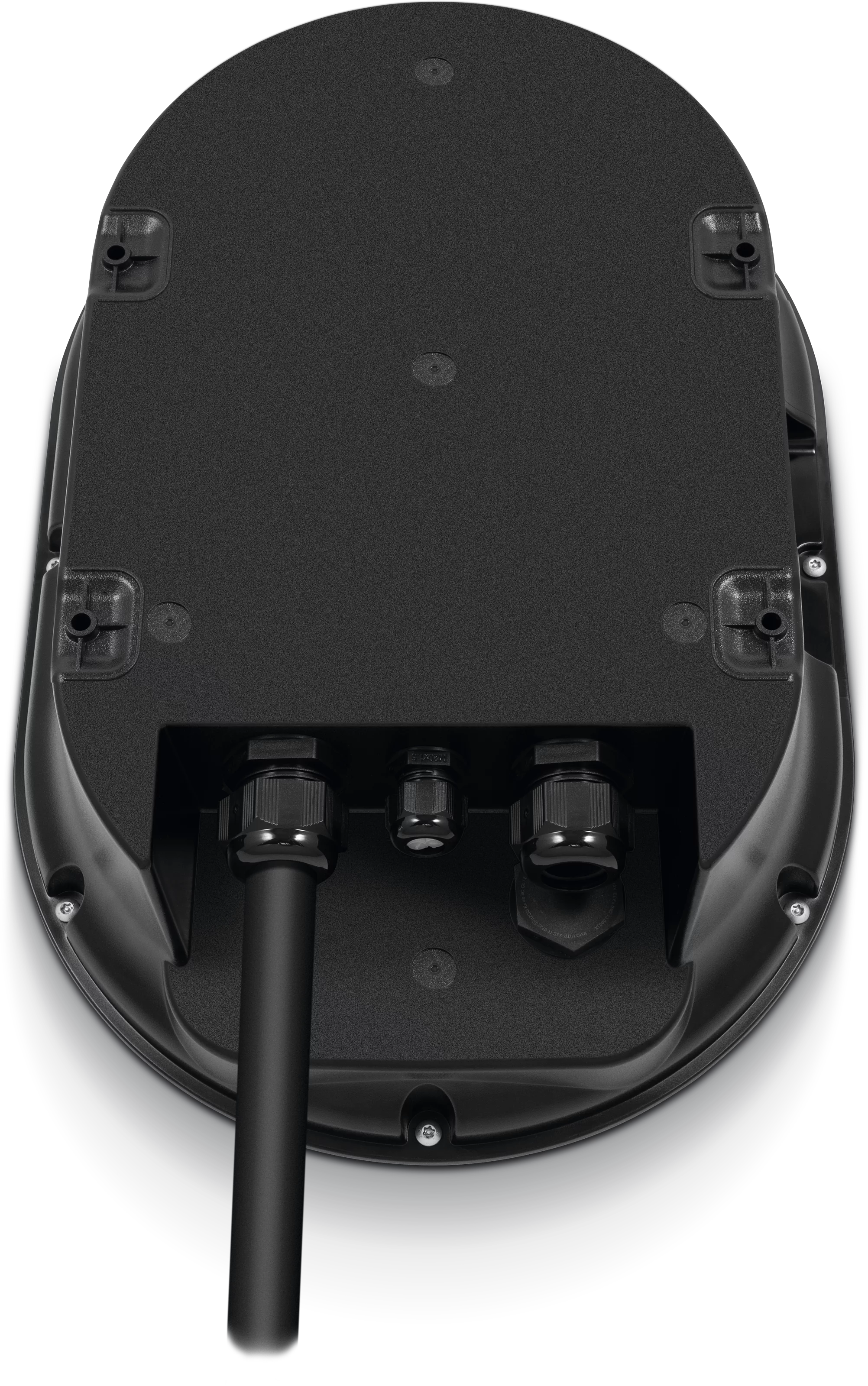

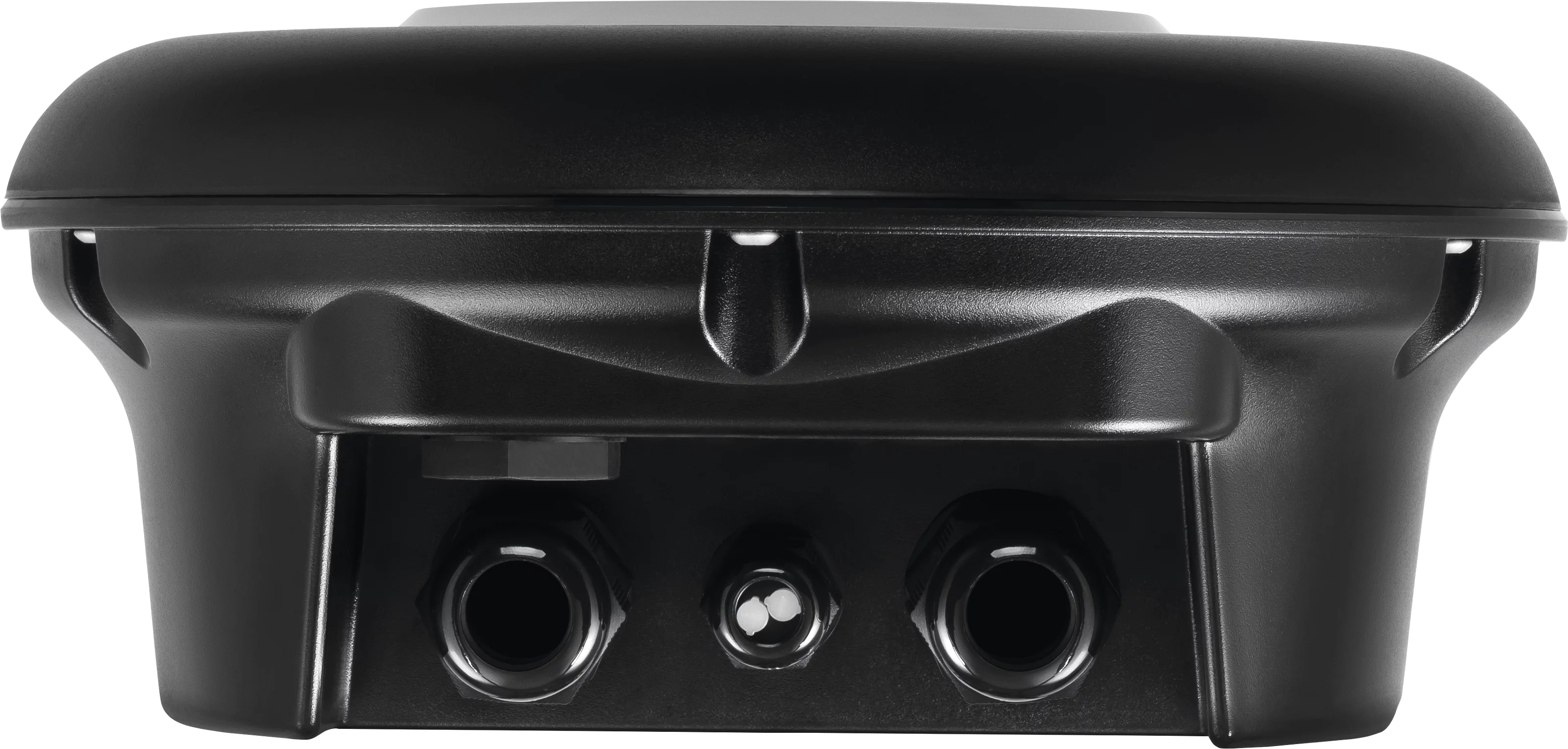

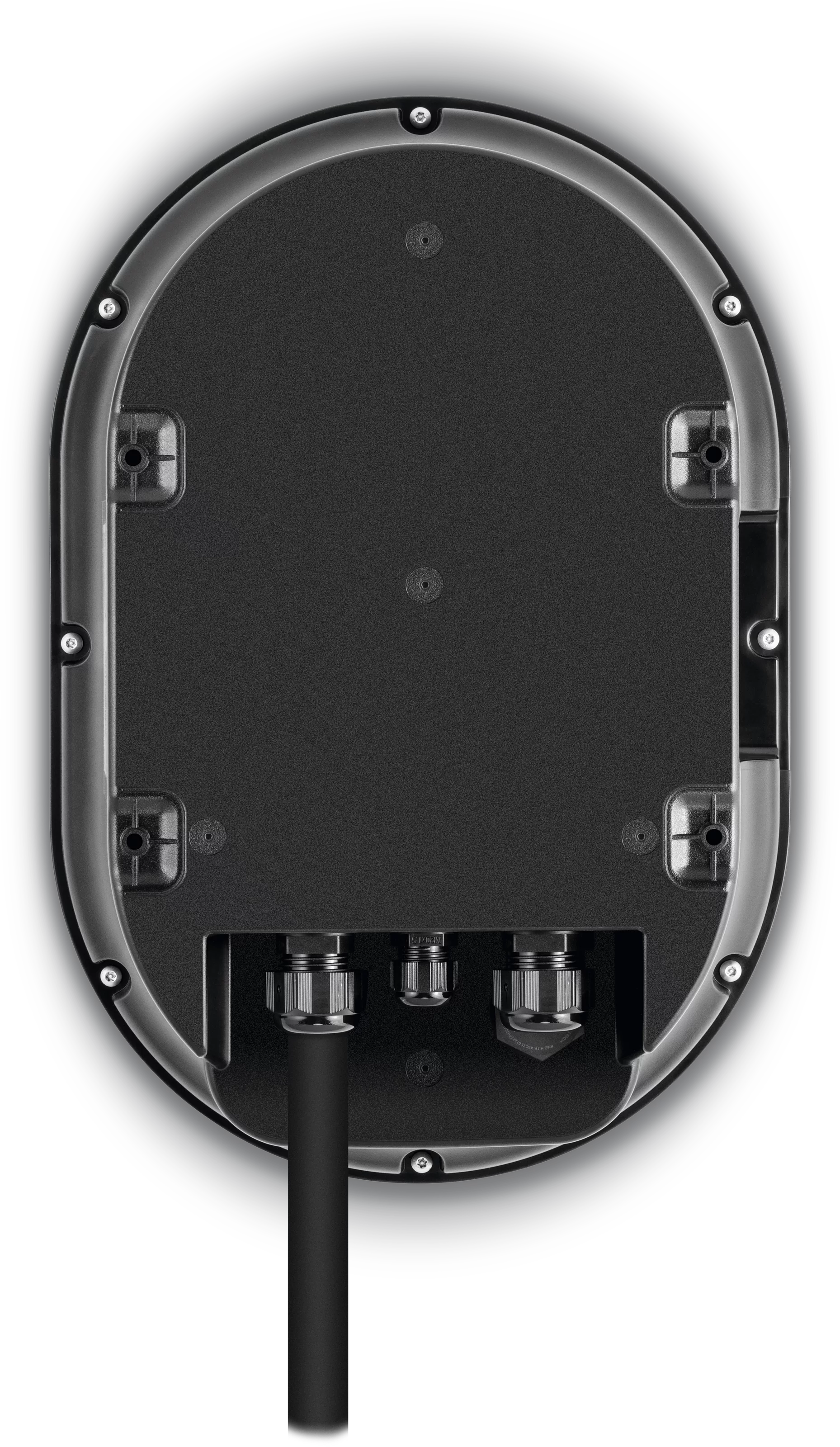

| Przepust do linii zasilającej | M32, dla kabli Ø 15-21 mm |
| Przepust dla kabli do transmisji danych | M20, dla 2 kabli |
| Materiał obudowy | Plastik, ognioodporny |
| Ochrona | |
|---|---|
| Wykrywanie prądu zwarcia DC | RCM wewnętrzny, IΔn ≥ 6 mA |
| MCB w wejściu | Charakterystyka wyzwalania C |
| RCCB w wejściu | 4P-20A-30mA, Typ A |
| Zasilanie | |
|---|---|
| prąd nominalny | 16 3-fazowy |
| Napięcie znamionowe | 230 / 400 |
| Kabel zasilający | max. 10 mm² Ø 15-21 mm |
| tvolt_supply_standby | 3,5 |
| Rodzaj prądu | AC |
| Częstotliwość napięcia | 50 |
