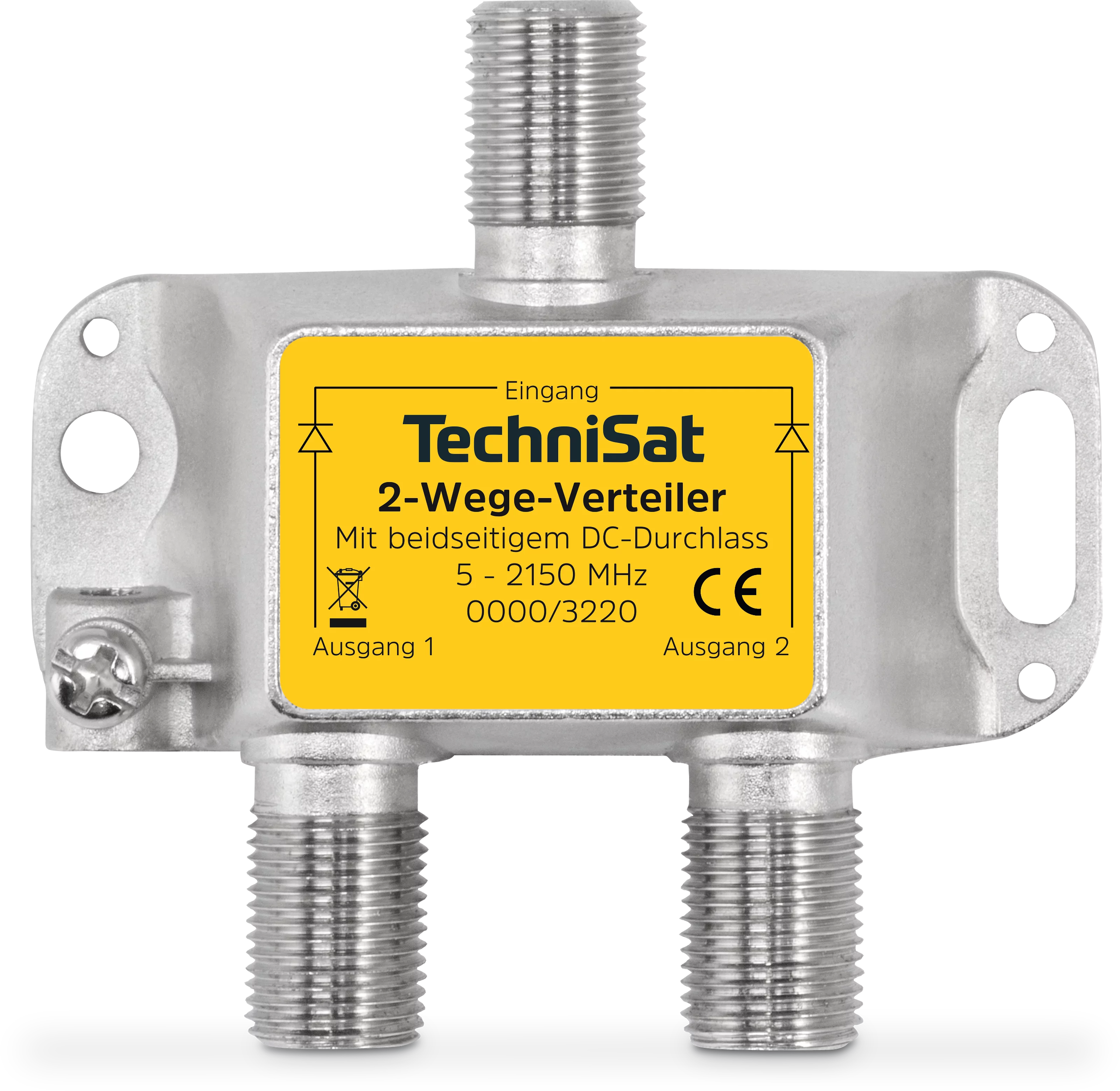

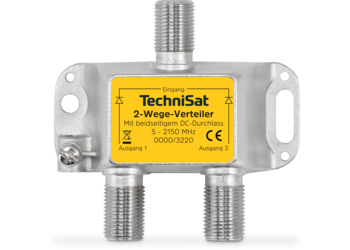

2 way satellite splitter

2 way satellite splitter

for the 2-fold distribution or merger of Sat signals
EAN Colour Item no. Weight (Box) Weight Device (W x H x D) Box
4019588032200 silver 0000/3220 50 g 50 g 5,8 x 5,2 x 2,2 cm 7,6 x 2,8 x 9,8 cm
Top Features
  • DC pass-through
  • DC diode decoupled
  • DiSEqC-compatible
  • TECHNIROUTER-compatible
Decoupling
5 - 862 MHz: Typ. 16 dB (< 40 MHz = 8 dB)
950 - 1750 MHz: Typ. 15 dB
1750 - 2150 MHz: Typ. 12 dB
General characteristics
Top features: DC power pass
Top features: diode decoupled
Top features: DiSEqC-compatible
Top features: TECHNIROUTER-compatible
Return loss
5 - 862 MHz: Typ. 16 dB
950 - 1750 MHz: Typ. 12 dB
1750 - 2150 MHz: Typ. 12 dB
Technical data
Input: 1
Outputs: 2
Frequency range: 5 ... 2.150 MHz
Shielding factor: ≥ 75 dB EN 50083-2 (Class A)
Connector type: F female
Impedance: 75 Ω
Transmission loss
5 - 862 MHz: Typ. 4 dB (± 1)
950 - 1750 MHz: Typ. 5 dB (± 1,5)
1750 - 2150 MHz: Typ. 7 dB (± 2)
Scope of Delivery
2-Wege Sat-Verteiler
