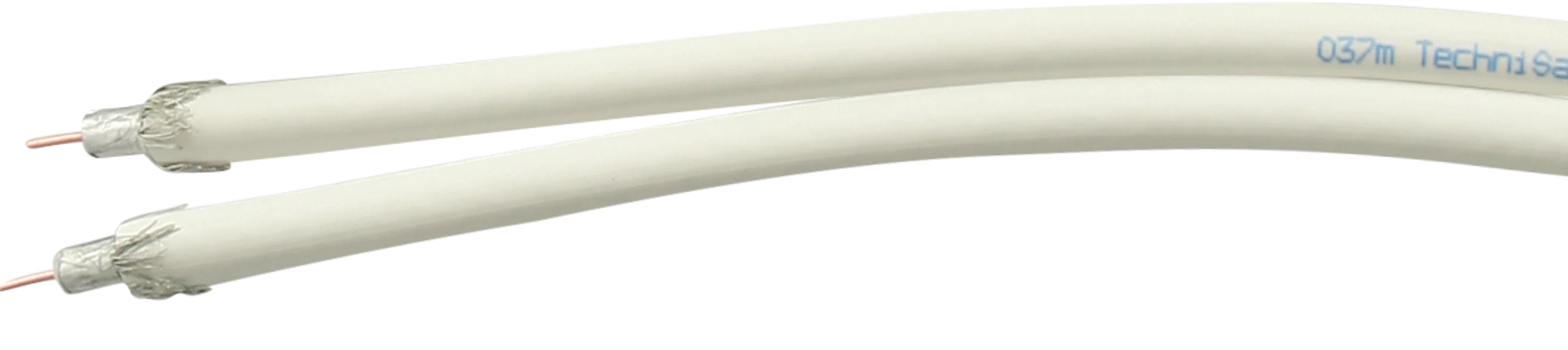

Double mini COAX cable

Attenuation
5 MHz: 2,45
10 MHz: 3,34
25 MHz: 5,05
45 MHz: 6,57
65 MHz: 7,75
100 MHz: 7,2
200 MHz: 11,8
450 MHz: 17,8
800 MHz: 24,6
1000 MHz: 28,7
1350 MHz: 33,2
1750 MHz: 38,6
2050 MHz: 42,9

Return loss
5 - 30 MHz: ≥ 21 dB
30 - 65 MHz: ≥ 33 dB
65 - 470 MHz: ≥ 27 dB
470 - 1800 MHz: ≥ 26 dB
1800 - 2450MHz: ≥ 26 dB

Shielding
30 - 470 MHz: ≥ 115 dB
470 - 1800 MHz: ≥ 100 dB
1800 - 2450 MHz: ≥ 100 dB

Technical data
Impedance: 75 Ω (± 3)
Inner cable diameter: 0,8 mm
Inner cable material: Cu blank
Isolation: Zell-PE
Diameter dielectric: 3,6 mm (± 0,1)
Outer cable: 1 x Alu-Folie doppelt kaschiert und geklebt, 2 x Cu-Geflecht Sn 16 x 3 x 0.13 mm, 1 x Alu-Folie doppelt kaschiert
Sheath: PVC, weiß
Diameter with coating: 5,6 x 11 mm (± 0,2)
Bending radius: ≥ 50 mm
Coupling resistance: ≤ 0,5 @ 5 MHz
Capacity: 55 pF
Shrinkage factor: 0,85

Transfer impedance
5MHz: ≤ 0,5
30 MHz: ≤ 0,05
