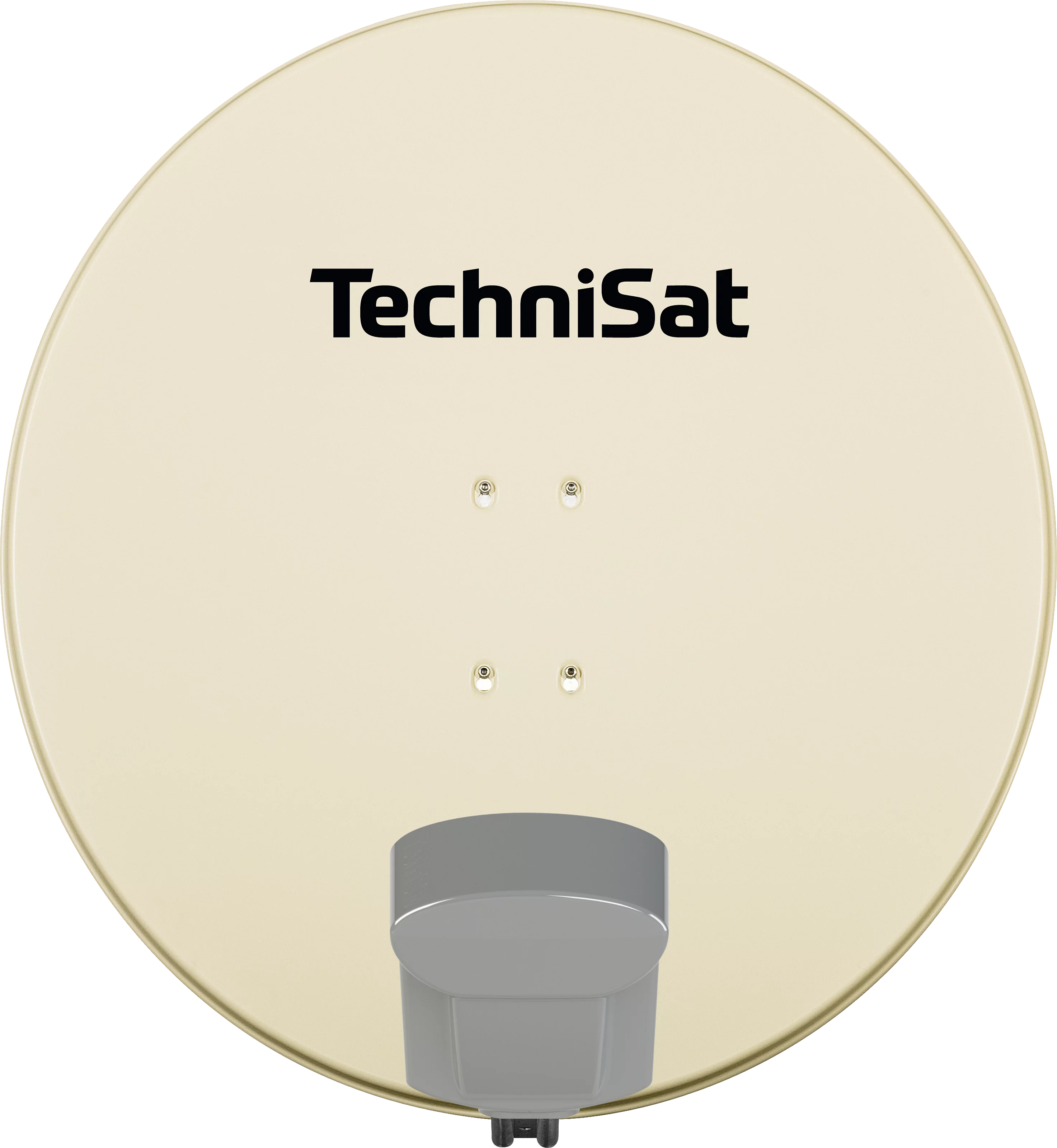

SATMAN 850 PLUS with UNYSAT-24TN-LNB

SATMAN 850 PLUS with UNYSAT-24TN-LNB

Set bestehend aus SATMAN 850 PLUS Antenne und TechniSat UNYSAT-24TN-LNB
EAN Colour Item no. Weight (Box) Weight
4019588788244 polar white 6785/8824 8,8 kg 5,2 kg
4019588385245 slate/grey 6385/8824 8,8 kg 5,2 kg
4019588085244 beige 6085/8824 8,8 kg 5,2 kg
4019588585249 yellow with Smiley 6585/8824 8,8 kg 5,2 kg
4019588485242 brick/red 6485/8824 8,8 kg 5,2 kg
4019588285248 fir/green 6285/8824 8,8 kg 5,2 kg
Top Features
  • 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
  • Bis 24 Teilnehmer an einem Kabel
  • Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607
  • Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet
  • Optimal für Wand- und Dachmontage
  • Mit Antennen-Justage-Modus Transponder 85 mit 18V Steuerung
  • LNB mit Wetterschutzgehäuse
Local oscillator
Low band: 9,75 GHz
High band: 10,7 GHz
General characteristics
Material: Aluminium
Material strength: 1,6 mm
Coating: Powder-coated on both sites
Input frequency range
Low band: 10,7 ... 11,7 GHz
High band: 11,7 ... 12,75 GHz
Noise factor
Lower frequency range: 1 dB max.
Upper frequency range: 1 dB max.
Output frequency range
Low band: 950 - 1.950 MHz
High band: 1.100 - 2.150 MHz
Power supply
Power consumption: max. 350 mA @13,5 V
Single-cable output
Output frequency: 950 ... 2.150 MHz
Number of output channels: 24
Frequency of the output channels: 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz
Technical data
Rated measurement: 0,85 m
F/D: 0,67
G/T: 17,2
Offset angle: 21 °
Gain: 38,2 dBi @11,3GHz
Mast Ø: 65 mm max.
Feed reception: for UNYSAT-Universal-LNB
Scope of Delivery
DigitalSat-Antenne SATMAN 850 PLUS, AZ/EL-Halterung, UNYSAT-24TN-LNB 0000/8824, Schrauben, Montageanleitung
