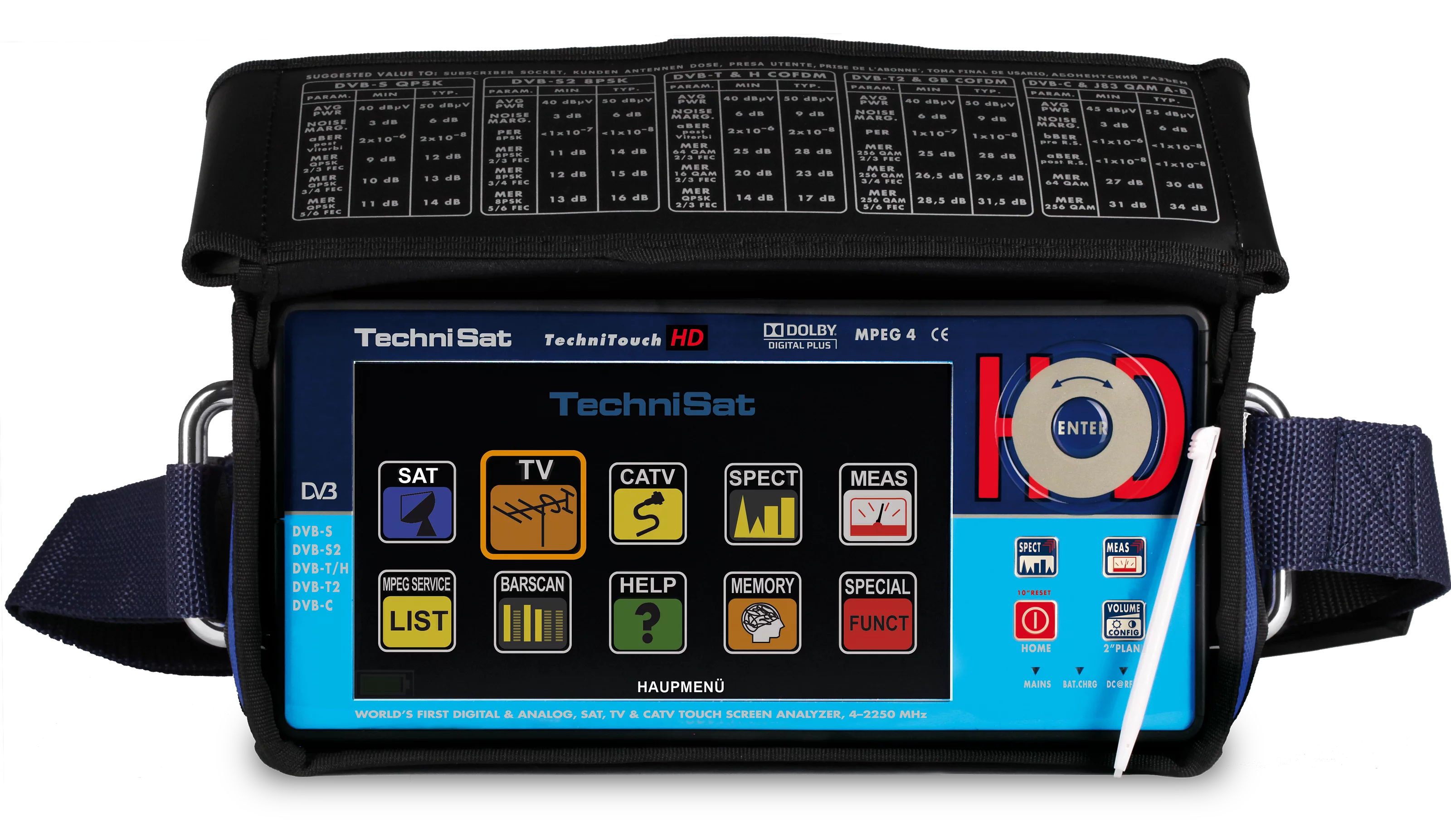

TechniTouch HD
TechniTouch HD to wysokiej jakości profesjonalny miernik z ekranem dotykowym.
| EAN | Kolor | Nr art. |
|---|---|---|
| 4019588134348 | niebieski | 0001/3434 |
| Najważniejsze zalety |
|---|
|
| Zakres częstotliwości |
|---|
| Cyfrowa i anlogowa TV oraz radio FM: 4 ... 930 |
| Cyfrowy i analogowy sygnał satelitarny: 930 ... 2.250 |
| Schemat pamięci: do 99 planów |
| Programy: 199 programów na plan |
| Ogólna charakterystyka |
|---|
| Impedancja wejściowa: 75 |
| Wymienne wejście jack: F, BNC, IEC |
| Zabespieczenie wejścia RF: max. 60 VAC |
| Telewizja analogowa: 5 ... 125 |
| Analogowy sygnał satelitarny: 30 ... 125 |
| SAR QPSK: 30 ... 125 |
| Demodulacja COFDM: 30 ... 125 |
| Poziom RF: 30 ... 125 dBµV |
| Oznaczenie wyniku pomiaru: POZIOM niski/wysoki |
| Menedżer plików: organizacja programów i zapis wyników pomiarów |
| ENCODER/pokrętło: Tak (Touch-Sensor) |
| Pomiar strumienia LNB: 0 ... 500 |
| Ekran pomiarów / klasyfikacja: 0,1 (Pegel und Power) |
| Jednostka miary: dBµV/dBm (wählbar) |
| RBW @ -3dB: 100 kHz (FM), 130 kHz (TV), 4 MHz (SAT) |
| Dokładność pomiaru: typ. 1,5 dB SAT; 1 dB TV |
| Stabilność pomiarów dB/°C (-10°C - 50°C): 0,03 (TV); 0,1 (SAT) |
| Adapter AC/DC: 230 VAC / 12 VDC (3A) (Steckernetzteil) |
| Zasilanie napięciem: 12 VAC lub 12-18 VDC (1A) |
| Czas czuwania baterii przy 25°C: 2 godziny |
| Alarm stanu wyczerpania baterii: Sygnał dźwiękowy i ikona na ekranie |
| Ekran: Ekran dotykowy 7" 16:9 kolorowy TFT-LCD |
| Automatyczny timer wyłączania: 5 min (Wł./Wył.) |
| Napięcie wejściowe / wyjściowe złącza RF: Wył., 13V, 18V, 24V, 22kHz (0,3A) |
| Audio: Głośnik 0,5 W (regelbare Lautstärke) |
| Dźwięk/brzęczyk: wskazanie jakości lub poziomu, opcja do wyboru |
| Interfejs / gniazdo: USB 2.0 |
| Audio/Video wejście/wyjście: HDMI out & AV in/out |
| Pomiar SAT |
|---|
| DiSEqC "a-b-c-d": Fabrycznie zaprogramowany i łatwy w obsłudze. Do ustawienia niemal wszystkich LNB (analogowy lub DiSEqC, pojedynczy i podwójny) oraz multiswichowy (analogowy lub DiSEqc z 4, 8, 12, 16 wyjściami i SCR-LNB). |
| S.C.R: 1 do 8 użytkowników |
| Częstotliwości LO konwertera: 0 ... 20.000 durchgehend |
| Wybór standardu QPSK: DVB |
| Zakres częstotliwości: 930 ... 2.250 |
| SPAN: 50 - 100 - 200 - 500 - Maks. (Łącznie) |
| Symbol rate: 2 ... 45 @ 1KS/s Schritte |
| db / div: 5 |
| Automatyczne rozpoznanie FEC: 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9 |
| MPEG-2 a MPEG-4 HD: Tak |
| Dynamiczne wyświetlanie zakresu: > 30 |
| NET. ID: Lista programów, VideoPID, AudioPID, kodowanie |
| Ilustracja pomiaru MRK: 0,1 |
| Filtr pomiaru pasma: 4 MHz @ -3 dB |
| Margines szumów / Rezerwa sygnału i dokładność pomiaru SNR: 1 |
| Poziom referencyjny: 0 ... 130 |
| Dostęp warunkowy - CA: CAM |
| Inne parametry konfiguracyjne spektrum / funkcje: MAX HOLD (stopklataka z maks.wartości); SAT POINTING Optymalne ustawienie anteny SAT |
| Pomiar TV naziemna |
|---|
| Zakres częstoliwości: 4 ... 930 |
| Zakres częstotliwości: 4 ... 65 |
| Częstotliwości offsetowe: 166 |
| Pasmo TV SPAN (spread): 2-5-7-10-20-50-100-200-500-VHF-UHF-Pełny |
| Tolerancja pomiaru MER i BER: 1 typ. (2 db Max.) |
| db / div: 10 |
| Pomiar MER: ≤ 38 dB |
| BER: bBER do 1x10E-5; aBER do 2x10E-8 |
| Zakres dynamiczny: 60 |
| Automatyczne rozpoznanie i wyświetlanie: Konstelacja, interwał ochrony, FEC |
| Ekran pomiarów: 0,1 |
| Konstelacja: 16-, 32-, 64-, 128-, 256-QAM |
| Filtr pomiaru pasma: TV 130 @ -3 dB |
| Odstęp ochronny: 1/4, 1/8, 1/16, 1/32 |
| FEC: 1/2, 2/3, 3/4, 5/6, 7/8 |
| Odwrócone spektrum: automatycznie |
| Poziom referencyjny: 0 ... 130 |
| Automatyczna analiza jakości: BŁĄD - W ZAKRESIE - DOBRY |
| Automatyczne wł./wył. / znacznik pozycji poziomu: dla cyfrowego sygnału w centrum fali nośnej dla analogowego sygnału na fali nośnej video |
| Inne parametry konfiguracyjne spektrum / funkcje: MAX HOLD (max. Wert einfrieren) |
| Margines szumów / Rezerwa sygnału i dokładność pomiaru SNR: 1 |
| Spektrum INGRESS: 4 ... 65 |
| Przeciek / Interferencja pomiarów promieniowania: Możliwość edycji parametrów anteny i odległości |
| Spektrum QAM |
|---|
| Demodulowany sygnał QAM: Aneks A - B - C, strumień dolny DOCSIS |
| Symbolrate: 2.000 ... 9.000 |
| Wyświetlanie diagramu konstelacji: 16-, 32-, 64-, 128-, 256-QAM |
| Pomiar MER: 64-QAM > 36dB; 128-QAM > 38dB; 256-QAM > 40dB |
| Pomiar BER: do 1x10E-9 |
| Odwrócone spektrum: automatycznie |
| Płaskość multiplexu: 0,7 typ. |
| Automatyczna analiza jakości: BŁĄD - W ZAKRESIE - DOBRY |
| Margines szumów / Rezerwa sygnału i dokładność pomiaru SNR: 1 |
| Tolerancja pomiaru C/N: 60 dB w spektrum typ. |
| Spektrum TV analogowej |
|---|
| Zakres częstotliwości: 44 ... 870 |
| Impedancja wejściowa: 75 |
| Zakres pomiaru poziomu na złączu RF: 5 ... 125 |
| Ekran pomiarów: 0,1 |
| Multi standard: M-N-B-G-I-D-K-PAL-NTSC (SECAM L Francja) |
| A/V (audio/video) wskaźnik dokładności: 1,5 Typ. |
| Zasilanie |
|---|
| Akumulator: Li-Ion; 10,8 V/4,5 Ah |
| Żywotność baterii: 2 Std. @ 25°C |
| Napięcie znamionowe: 110 ... 240 |
| Czas ładowania baterii: 2 godz. do uzyskania 50% pojemności |
| Częstotliwość: 50 ... 60 |
| Zasilacz sieciowy: zewnętrzny (Steckernetzteil) |
| Zawartość zestawu |
|---|
| Miernik TechniTouch HD, torba, adapter złączki, kabel USB, ładowarka/zasilacz, 12 V kabel zasilający i przełącznik DiSEqC |
