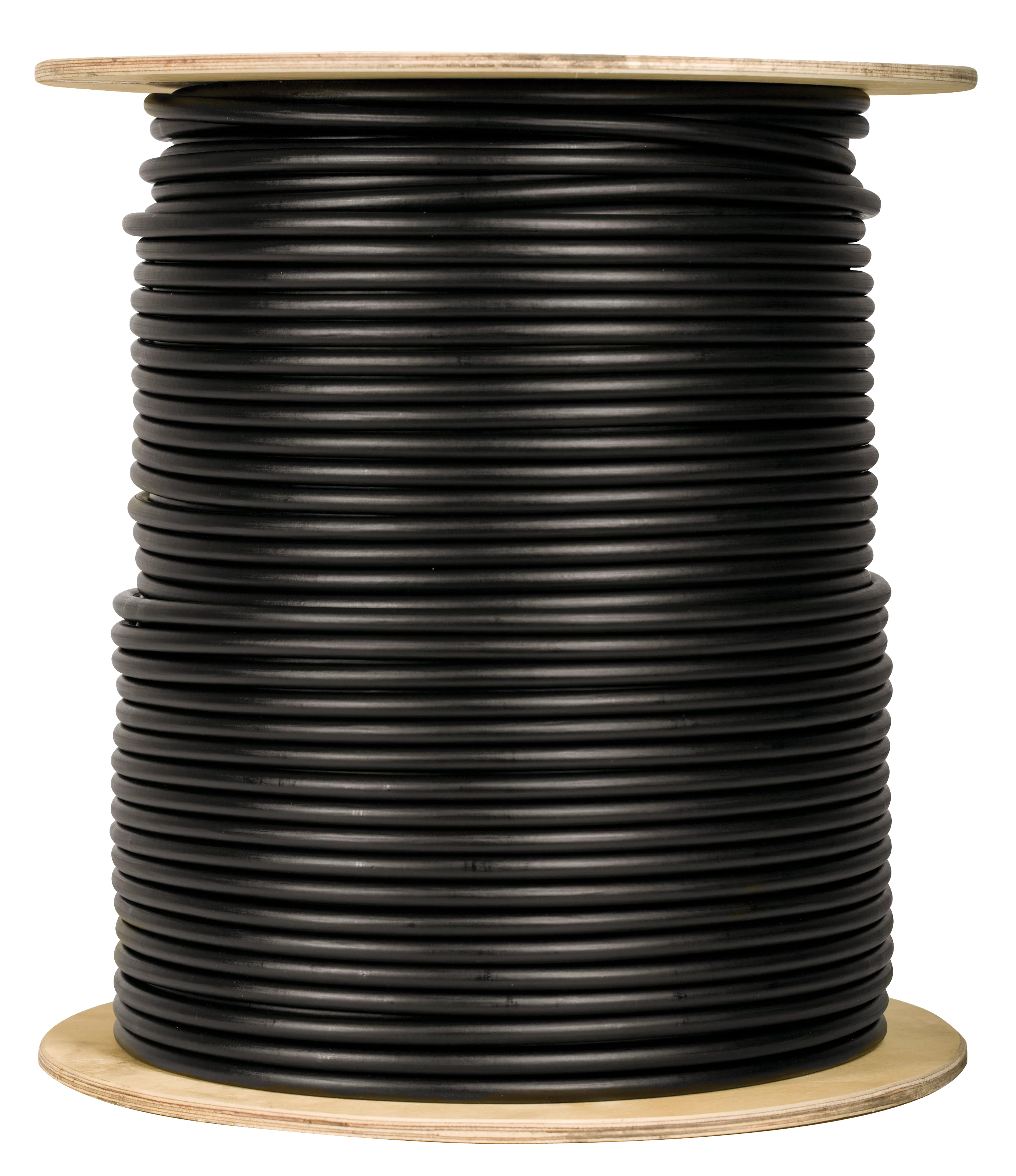

Kabel ziemny COAX 10
Bardzo dobrze ekranowany kabel ziemny (100 dB) dla dużych sieci dystrybucyjnych
| EAN | Długość przewodu | Kolor | Nr art. | Waga (z opakowaniem) | Waga (urządzenie) | Wymiary urządzenia (Sz x W x Dł) | Wymiary kartonu |
|---|---|---|---|---|---|---|---|
| 4019588230163 | 250 metr | czarny | 0025/3016 | 27,5 | 27,5 | ||
| 4019588530164 | 500 metr | czarny | 0050/3016 | 55 | 55 | ||
| 4019588130166 | 100 metr | czarny | 0010/3016 | 9,53 | 8,5 | 42 x 42 x 15 | 55 x 45 x 40 |
| Tłumienność odbicia |
|---|
| 65 - 470 MHz: ≥ 23 |
| 470 - 1800 MHz: ≥ 21 |
| 1800 - 2450MHz: ≥ 20 |
| Tłumienie |
|---|
| 100 MHz: 4,1 |
| 200 MHz: 6,9 |
| 450 MHz: 9,6 |
| 800 MHz: 12,6 |
| 1000 MHz: 14,8 |
| 1350 MHz: 18,3 |
| 1750 MHz: 21,1 |
| 2050 MHz: 23,9 |
| 2250 MHz: 26,1 |
| Dane techniczne |
|---|
| Zakres częstotliwości: 5 ... 2.600 |
| Impedancja: 75 (± 3) |
| Wewnętrzna średnica przewodu: 1,6 |
| Wewnętrzna część przewodu: Miedź |
| Izolacja: spieniony fizycznie PE |
| Średnica dielektryczna: 7,3 (± 0,1) |
| Zewnętrzny płaszcz kabla: 1 x folia aluminiowa podwójnie laminowana i klejona, 1 x oplot miedziany Sn 25 x 5 x 0,172, 1 x folia aluminiowa podwójnie laminowana |
| Płaszcz: PE, czarny |
| Średnica z warstwą: 10,3 (± 2) |
| Promień gięcia: ≥ 110 |
| Rezystor: ≤ 3 @ 5 MHz |
| Pojemność / nośność: 55 |
| Minimalny kąt gięcia: 0,81 |
| Współczynnik ekranowania: ≥ 100 Klasa A |
| Transfer impedancji |
|---|
| 5 MHz: ≤ 3 |
| 30 MHz: ≤ 0,1 |
| Zawartość zestawu |
|---|
