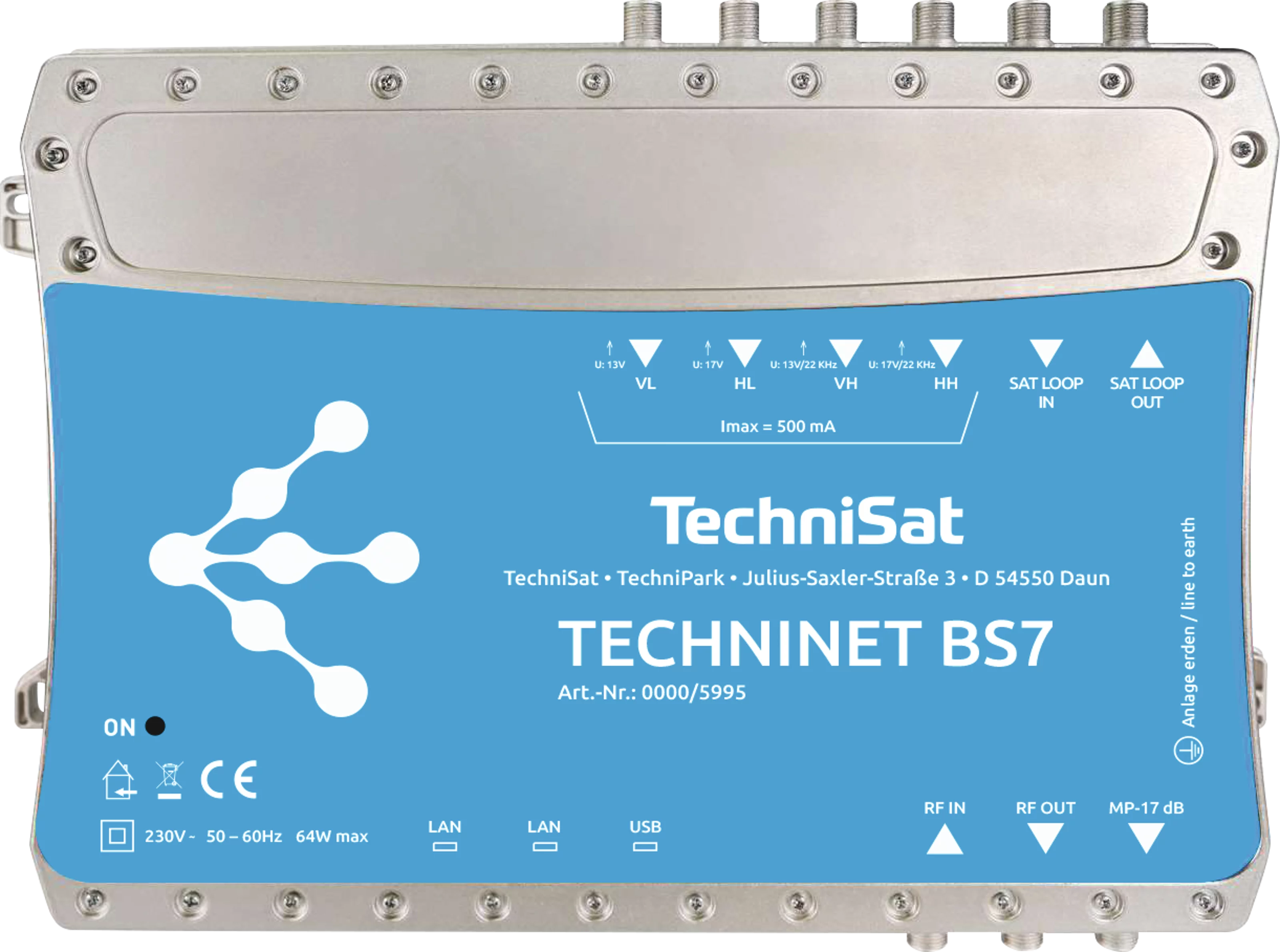

TECHNINET BS7

TECHNINET BS7

Cyfrowa 16-kanałowa stacja czołowa - DVB-S(2) / DVB-C
Kolor EAN Nr art. Waga (z opakowaniem) Waga (urządzenie) Wymiary urządzenia (Sz x W x Dł) Wymiary kartonu
Silber/Blau 4019588059955 0000/5995 3,8 3 27,3 x 20,3 x 5,7 27,3 x 20,3 x 5,7
Najważniejsze zalety
  • Samodzielna stacja czołowa z 16x DVB-S(2) front-end i 16 kanałami wyjściowymi zgodnymi z DVB-C (regulowane niezależnie)
  • Znakomite wartości wyjściowe dzięki bezpośredniej implementacji jako rozwiązanie FPGA
  • 4 wejścia satelitarne IF z funkcją DiSEqC 1.0 dla multiswitchy satelitarnych i 2 dodatkowe wejścia satelitarne IF
  • Zasilanie dla LNB
  • Wszystkie ważne parametry transmisji można ustawić za pomocą interfejsu internetowego
  • Zdalna konserwacja i konfiguracja przez interfejs WWW
  • Rozbudowane przetwarzanie sygnału pasma podstawowego z m.in. B. Funkcjonalność filtra programu, NIT, LCN
  • Wysoka wydajność energetyczna - tylko 1,81 W na kanał
  • Bezobsługowy i cichy dzięki konstrukcji bez wentylatora
  • Możliwość kaskadowania 2 stacji czołowych - 32 kanały wyjściowe DVB-C
Pobór prądu
Praca: 64
Wyjście DVB-C
Modulacja: 16-, 32-, 64-, 128-, 256-QAM
Symbolrate: 1 ... 7,2
MER: Typ. 45 (256-QAM, mit Equalizer)
Zakres częstotliwości: 46 ... 862
Poziom wyjściowy: 98 (± 5)
Wtórne tłumienie fali: > 50
Wyjście sygnału: F-Buchse
Impedancja wyjściowa: 75
Tłumienie odbicia: ≥ 14
Wejście SAT-ZF / MultiSwitch
Zakres częstotliwości: 950 ... 2.150
Wejście / Wyjście: Złącze F
Impedancja: 75
Poziom wejściowy: 49 ... 84
Zasilanie konwertera: 13 / 17 & 22kHz
Zasilanie prądowe LNB: Max. 1.000
Środowisko pracy
Temperatura otoczenia: -5 ... 45
Wilgotność powietrza: 10 ... 75
LNB kontrola
Wertykalny: 13
Horyzontalnie: 17
Przełącznik band: 22
Zasilanie pr?dowe LNB: max. 1.000 (in Summe)
Konfiguracja, monitorowanie
Interfejs sieciowy: RJ45, Ethernet, 100BaseT, TCP/IP
Tuner (DVB-S)
Tuner DVB-S: 16
Demodulator DVB-S: EN 300 421
Demodulator DVB-S2: EN 302 307
Demodulacja: QPSK
Demodulacja: 8PSK, QPSK
Symbol rate: 2 ... 45
Symbol rate: 2 ... 45
Współczynnik Roll-off: 0,35
Współczynnik Roll-off: 0,35
Rozmiar bloku FEC: 64
Wskaźnik paramteru FEC: 1/2, 2/4, 3/4, 5/6, 6/7, 7/8
Współczynnik FEC (LDPC): 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Przeplatanie: Splot, l=12
Kodowanie zewnętrzne: Reed Solomon 204, 188, T=8
Kodowanie zewnętrzne (BCH): GF(2^16), t=8, 10, 12
Zasilanie
Częstotliwość: 50
Napięcie znamionowe: 230
Zasilacz sieciowy: wewnętrzny
Zawartość zestawu
TECHNINET BS7, przewód sieciowy, instrukcja montażu
