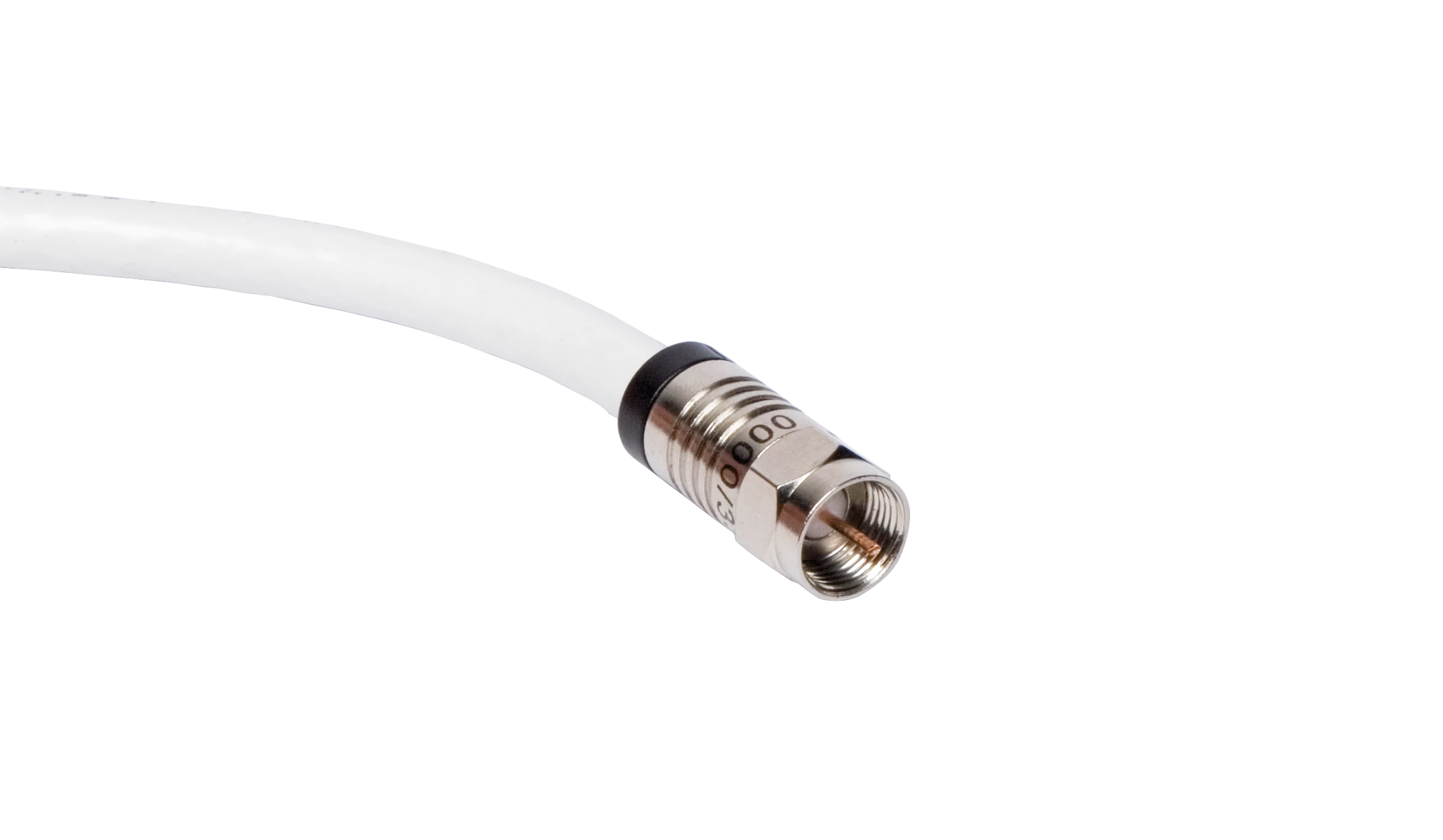

100 dB kabel MINI-COAXSAT 2150
Kabel współosiowy wysokich częstotliwości o małej średnicy i ekranowaniu 100dB. Przeznaczony do instalacji satelitarnych, DVB-T i broadbandowych.
| EAN | Kolor | Nr art. | Waga (z opakowaniem) | Waga (urządzenie) | Wymiary kartonu |
|---|---|---|---|---|---|
| 4019588130111 | biały | 0001/3011 | 3,8 | 3,8 | 340 x 100 x 340 |
| Tłumienność odbicia |
|---|
| 5 - 30 MHz: ≥ 21 |
| 30 - 65 MHz: ≥ 33 |
| 65 - 470 MHz: ≥ 27 |
| 470 - 1800 MHz: ≥ 26 |
| 1800 - 2450MHz: ≥ 26 |
| Tłumienie |
|---|
| 5 MHz: 2,45 |
| 10 MHz: 3,34 |
| 25 MHz: 5,05 |
| 45 MHz: 6,57 |
| 65 MHz: 7,75 |
| 100 MHz: 7,2 |
| 200 MHz: 11,8 |
| 450 MHz: 17,8 |
| 800 MHz: 24,6 |
| 1000 MHz: 28,7 |
| 1350 MHz: 33,2 |
| 1750 MHz: 38,6 |
| 2050 MHz: 42,9 |
| Dane techniczne |
|---|
| Impedancja: 75 (± 3) |
| Wewnętrzna średnica przewodu: 0,8 |
| Wewnętrzna część przewodu: Cu blank |
| Izolacja: Zell-PE |
| Średnica dielektryczna: 3,6 (± 0,1) |
| Zewnętrzny płaszcz kabla: 1 x folia aluminiowa dwustronnie laminowana i klejona, 2 x oplot miedziany Sn 16 x 3 x 0,13 mm, 1 x folia aluminiowa dwuwarstwowa |
| Płaszcz: PVC, weiß |
| Średnica z warstwą: 5,6 (± 0,2) |
| Promień gięcia: ≥ 50 |
| Rezystor: ≤ 0,5 @ 5 MHz |
| Pojemność / nośność: 55 |
| Minimalny kąt gięcia: 0,85 |
| Ekranowanie |
|---|
| 30 - 470 MHz: ≥ 115 |
| 470 - 1800 MHz: ≥ 110 |
| 1800 - 2450 MHz: ≥ 110 |
| Transfer impedancji |
|---|
| 5 MHz: ≤ 0,5 |
| 30 MHz: ≤ 0,05 |
