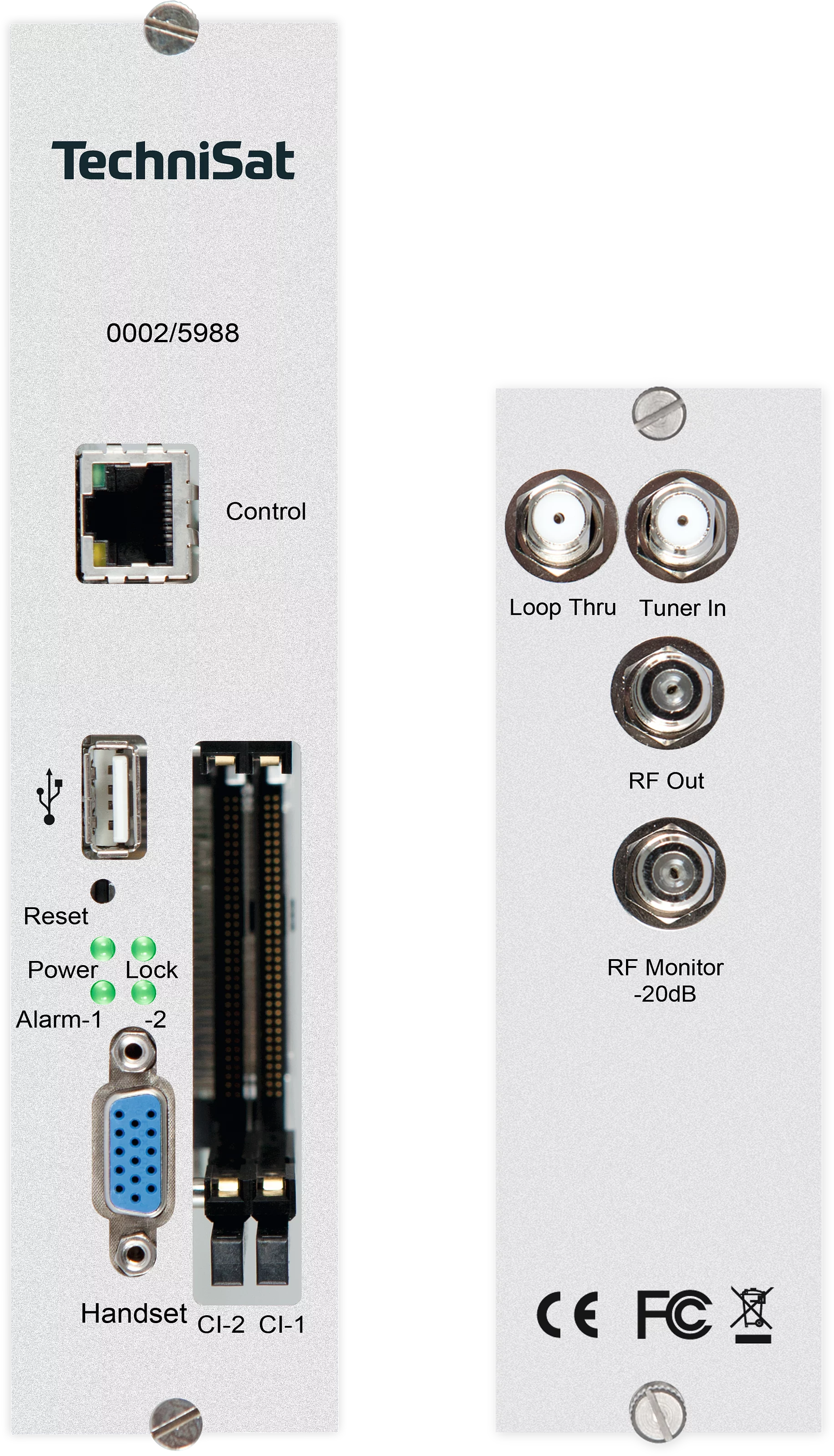

DVB-T2/PAL TM TWIN CI

Środowisko pracy
Temperatura otoczenia: 0 ... 45
Wilgotność powietrza: 10 ... 90

Systemy dostępu warunkowego
CI: 2x Tak

Wyjście złącza RF
Czętotliwość wyjściowa: 48 ... 860
Poziom wyjściowy: 81 ... 90
Harmonijny produkt: ≤ -50 typisch
Zakłócenia: ≤ 45 typisch
C/N: ≥ 45 typisch

Dekoder
Dekoder audio: MPEG-1 Layer I, II
Dekoder video: MPEG-2, H.264

Modulator RF
Modulacja: CCIR PAL B/G

Ogólna charakterystyka
Zalety: Konwersja 2 programów naziemnych na 2 kanały PAL B/G
Zalety: Dekodowanie MPEG-2, H.264
Zalety: 2 x CI (niezależne)
Zalety: Programowanie za pomocą interfejsu internetowego lub ręcznego programatora
Zalety: 2 złącza Common Interafce

Technologia odbioru
Dekoder: 2

Tuner (DVB-C)
Wejście: Złącze-F
Impedancja: 75
Zakres częstotliwości: 48 ... 862
Poziom wejściowy: 45 ... 75
Symbolrate: 2 ... 7
Modulacja: 16-, 32-,64-, 128-, 256-QAM
Współczynnik Nyquist'a: 0,15
MER: > 35 (ohne Equalizer, 256-QAM)
FEC: 204, 188

Tuner (DVB-S)
Demodulator DVB-S2: EN 302 307
Demodulacja: 8PSK, QPSK
Symbol rate: 2 ... 45
Współczynnik Roll-off: 0,20; 0,25; 0,35
Współczynnik FEC (LDPC): 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Rozmiar bloku FEC: 64
Kodowanie zewnętrzne (BCH): GF(2^16), t=8, 10, 12

Tuner (DVB-T2)
Modulacja: COFDM / QPSK, 16-QAM, 64-QAM, 256-QAM
Szerokość pasma: 6, 7, 8
tryb FFT: 1k, 2k, 4k, 8k, 16k, 32k
Odstęp ochronny: 1/4, 19/128, 1/8, 19/256, 1/16, 1/32, 1/128
FEC: 1/2, 2/3, 3/4, 5/6, 7/8
