COAXSAT 120-4.6

COAXSAT 120-4.6

Potrójnie ekranowany kabel koncentryczny RG-6 dla dystrybucji sygnału sattelitarnego, sieci kablowych, Internetu i DVB-T
Kolor EAN Nr art. Waga (z opakowaniem) Waga (urządzenie) Wymiary urządzenia (Sz x W x Dł) Wymiary kartonu
biały 4019588431072 0004/3107 5,74 5,27 27,5 x 27,5 x 14,5 48 x 26 x 39
biały 4019588301078 0300/3107
biały 4019588431072 0004/3107 5,74 5,27 27,5 x 27,5 x 14,5 48 x 26 x 39
Najważniejsze zalety
  • Przewód wewnętrzny wykonany z litej miedzi elektrolitycznej o wysokiej czystości!
  • Fizycznie spieniony, stabilny dielektryk PE = bardzo dobre tłumienie i odporność na starzenie!
  • Folia aluminiowa klejona, ułatwiająca montaż wtyku
  • Oplot miedziany ocynowany; duże pokrycie optyczne. Bardzo dobra przewodność.
  • 2. folia aluminiowa klejona. Uzupełnia 3-warstwowy przewodnik zewnętrzny, który zapewnia najlepsze właściwości ekranowania!
  • Zgodne z normą EN 50117/ klasa ekranowania A+
Tłumienność odbicia
5 - 30 MHz: ≥ 28
30 - 65 MHz: ≥ 28
65 - 470 MHz: ≥ 28
470 - 1800 MHz: ≥ 27
1800 - 2450MHz: ≥ 20
Tłumienie
5 MHz: 0,48
10 MHz: 2,2
25 MHz: 3
45 MHz: 4
100 MHz: 6,1
200 MHz: 8,7
300 MHz: 9,6
450 MHz: 13,7
800 MHz: 18,5
1000 MHz: 20,5
1350 MHz: 23,5
1750 MHz: 25,6
2050 MHz: 29,4
2250 MHz: 30,5
Dane techniczne
Zakres częstotliwości: 5 ... 3.000
Impedancja: 75 (± 3)
Wewnętrzna średnica przewodu: 1 (18AWG)
Wewnętrzna część przewodu: Miedź (miedź beztlenowa, OFC)
Izolacja: Spieniony fizycznie PE
Średnica dielektryczna: 4,65 (± 0,1)
Zewnętrzny płaszcz kabla: 1x folia aluminiowa klejona + 1x oplot miedziany Sn + 1x folia aluminiowa klejona
Płaszcz: PVC, biały
Średnica z warstwą: 6,8 (± 0,2)
Promień gięcia: ≥ 50
Pojemność / nośność: 55
Minimalny kąt gięcia: 0,85
Współczynnik ekranowania: ≥ 120 Klasa A+
Transfer impedancji
5 MHz: ≤ 0,7
30 MHz: ≤ 0,15
Zawartość zestawu

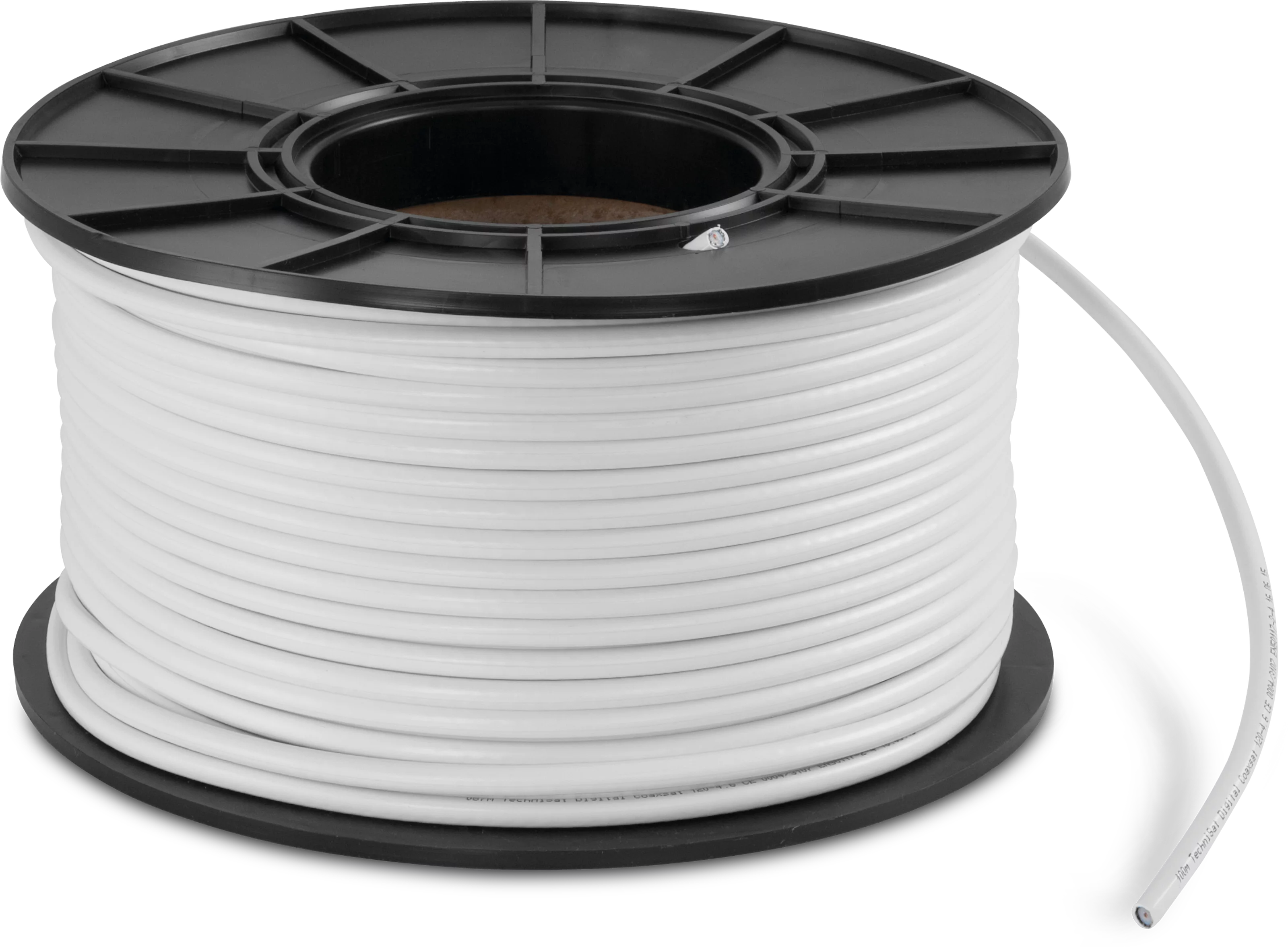

100m szpula
