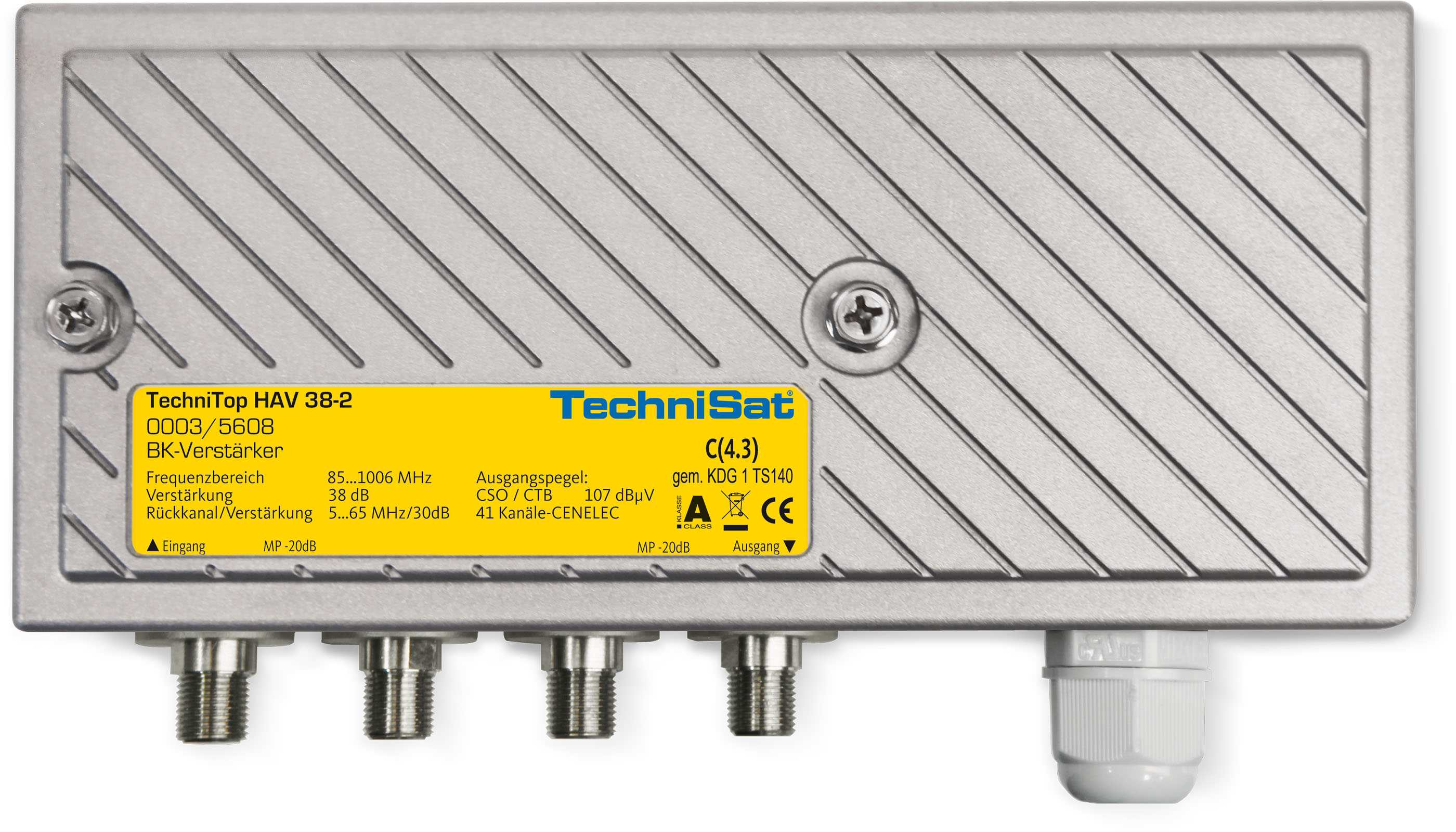

TECHNITOP HAV 38-2
CATV amplifier with 38 dB gain and active return path of 5-65 MHz.
| EAN | Kolor | Nr art. | Waga (z opakowaniem) | Waga (urządzenie) | Wymiary urządzenia (Sz x W x Dł) | Wymiary kartonu |
|---|---|---|---|---|---|---|
| 4019588356085 | srebrny | 0003/5608 | 906 | 744 | 19,5 x 6 x 6 | 24 x 7 x 13,5 |
| Poziom sygnału wyjściowego |
|---|
| IMA DIN 45004B UHF: 107 |
| IMA DIN 45004B UHF: 107 |
| Dane techniczne |
|---|
| Zakres częstotliwości: 85 ... 1.006 |
| Zakres odbioru odbcia: 5 ... 65 |
| Wzmocnienie: 38 |
| CSO / CTB: 107 |
| Współczynnik szumów: ≤ 5,5 |
| Współczynnik ekranowania: ≥ 80 EN 50083-2 (Klasse A) |
| Punkty pomiarowe (wyjście+wejście): -20 (± 2,5) |
| Klasa ochrony: IP 50 |
| Typ złącza: Załącze F |
| Impedancja: 75 |
| Tłumienność odbicia: ≥ 18 (-1,5 dB/Okt.) |
| Tłumik międzystopniowy: 6 |
| Ogólna charakterystyka |
|---|
| Zalety: 38 dB Verstärkung |
| Zalety: w obudowie z odlewu aluminiowego (stopień ochrony IP54) |
| Zalety: z gniazdami pomiarowymi na wejściu i wyjściu (-20 dB) |
| Zalety: Dämpfung und Entzerrung einstellbar |
| Zalety: Entwickelt nach der KDG 1-Klassifizierung TS 140 |
| Zalety: Klasa ekranowania A zgodnie z EN 500083-2 |
| Zakres regulacji |
|---|
| Tłumik: 15 |
| Korektor: 15 |
| Zasilanie |
|---|
| Zasilacz sieciowy: wewnętrzny |
| Napięcie znamionowe: 115 / 230 ~ |
| Częstotliwość: 47 ... 63 |
| Pobór prądu: 10 |
| Moc znamionowa: 10 |
| Zawartość zestawu |
|---|
| TECHNITOP HAV 38-2, instrukcja obsługi |
